Thân ống

Thân ống là nhóm phụ kiện được sử dụng trong hệ thống ống luồn dây điện dân dụng và công nghiệp, hỗ trợ kết nối, phân nhánh và chuyển hướng đường ống theo yêu cầu lắp đặt. Các loại thân ống có nhiều kiểu dáng, kích thước và cấu tạo khác nhau, giúp bố trí dây dẫn phù hợp với từng vị trí thi công. Việc lựa chọn thân ống đúng kích thước và phương thức kết nối còn tạo điều kiện thuận lợi cho quá trình kiểm tra, bảo trì hệ thống điện.

Danh mục thân ống YASHIMA NBV bao gồm hộp nối một chiều, hai chiều, ba chiều, bốn chiều; thân nối LB, LR, LL, T, C; đầu nối kim loại và các loại khớp nối. Mỗi sản phẩm có đặc điểm riêng, đáp ứng nhu cầu kết nối và lắp đặt trong các công trình dân dụng, nhà xưởng và hệ thống cơ điện (M&E).

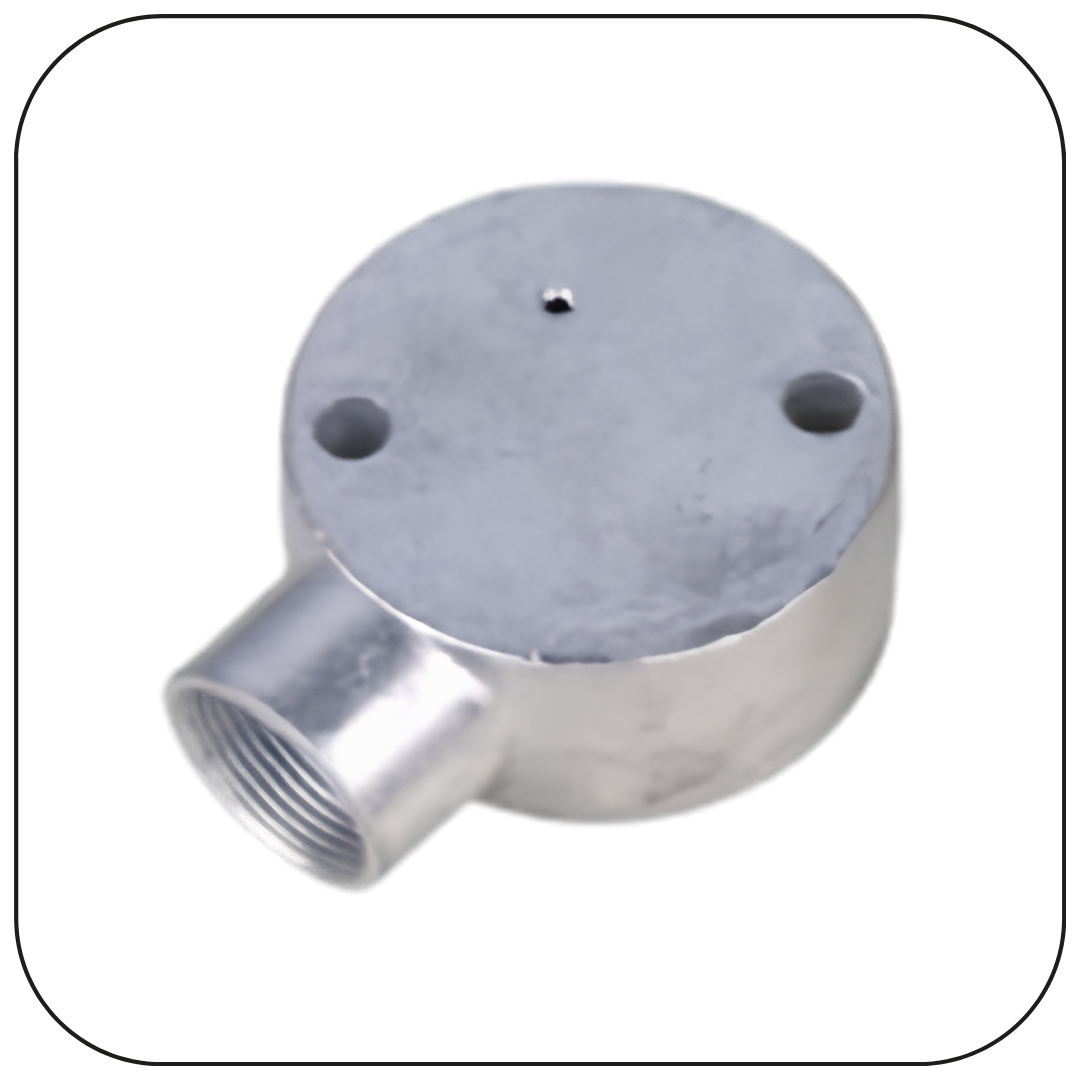

1. Hộp nối ống một chiều

Hộp nối một chiều được thiết kế với một đầu kết nối ống, phù hợp với những vị trí cần bố trí đầu ra dây dẫn hoặc kết nối với hệ thống điện.

• Mã sản phẩm: OW-20, OW-25

• Kích thước: 1/2", 3/4"

Hình 1: Hộp nối ống một chiều

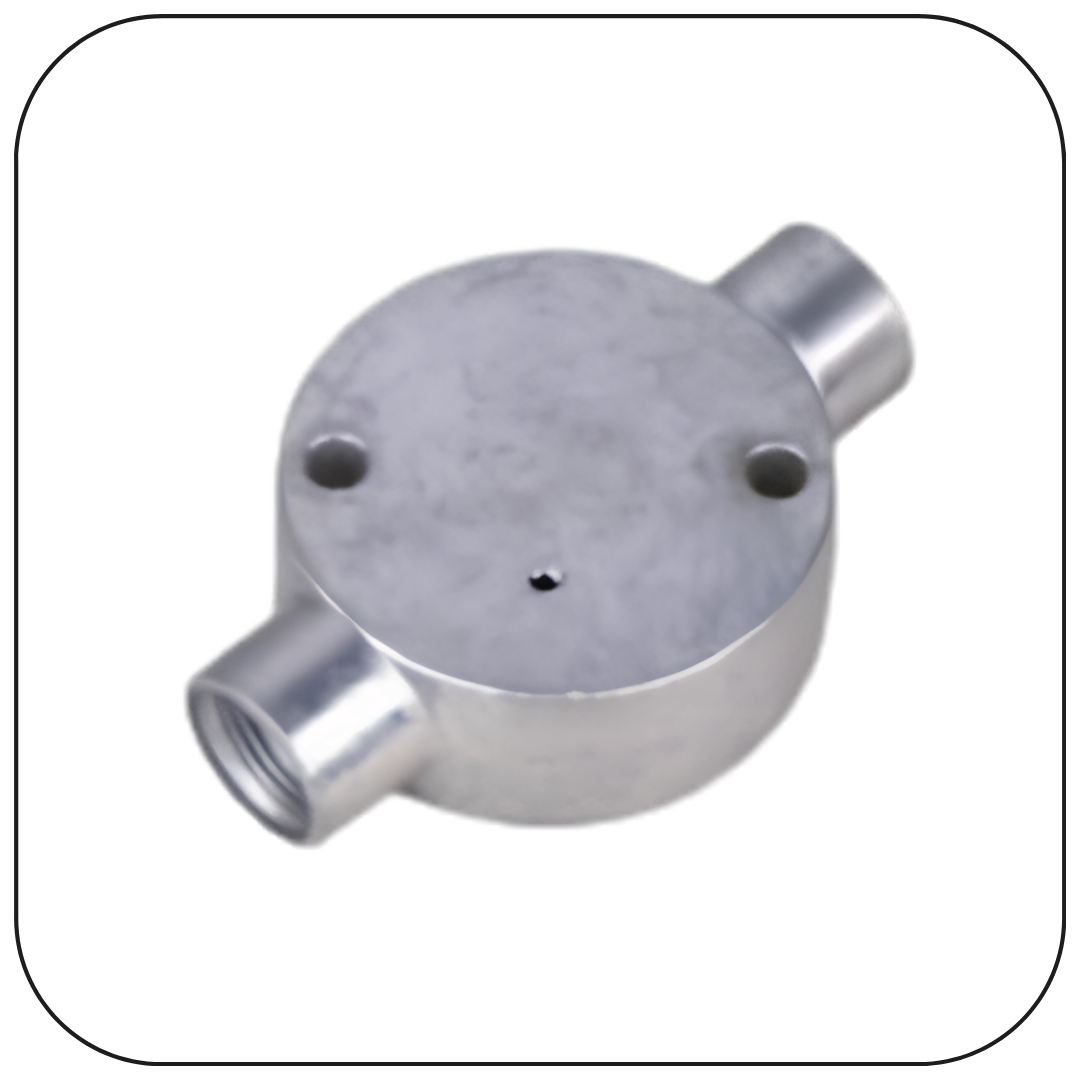

2. Hộp nối ống hai chiều

Hộp nối hai chiều có hai đầu kết nối, hỗ trợ bố trí đường ống theo hai hướng và tạo vị trí tiếp cận dây dẫn khi cần thiết.

• Mã sản phẩm: TW-20, TW-25

• Kích thước: 1/2", 3/4"

Hình 2: Hộp nối ống hai chiều

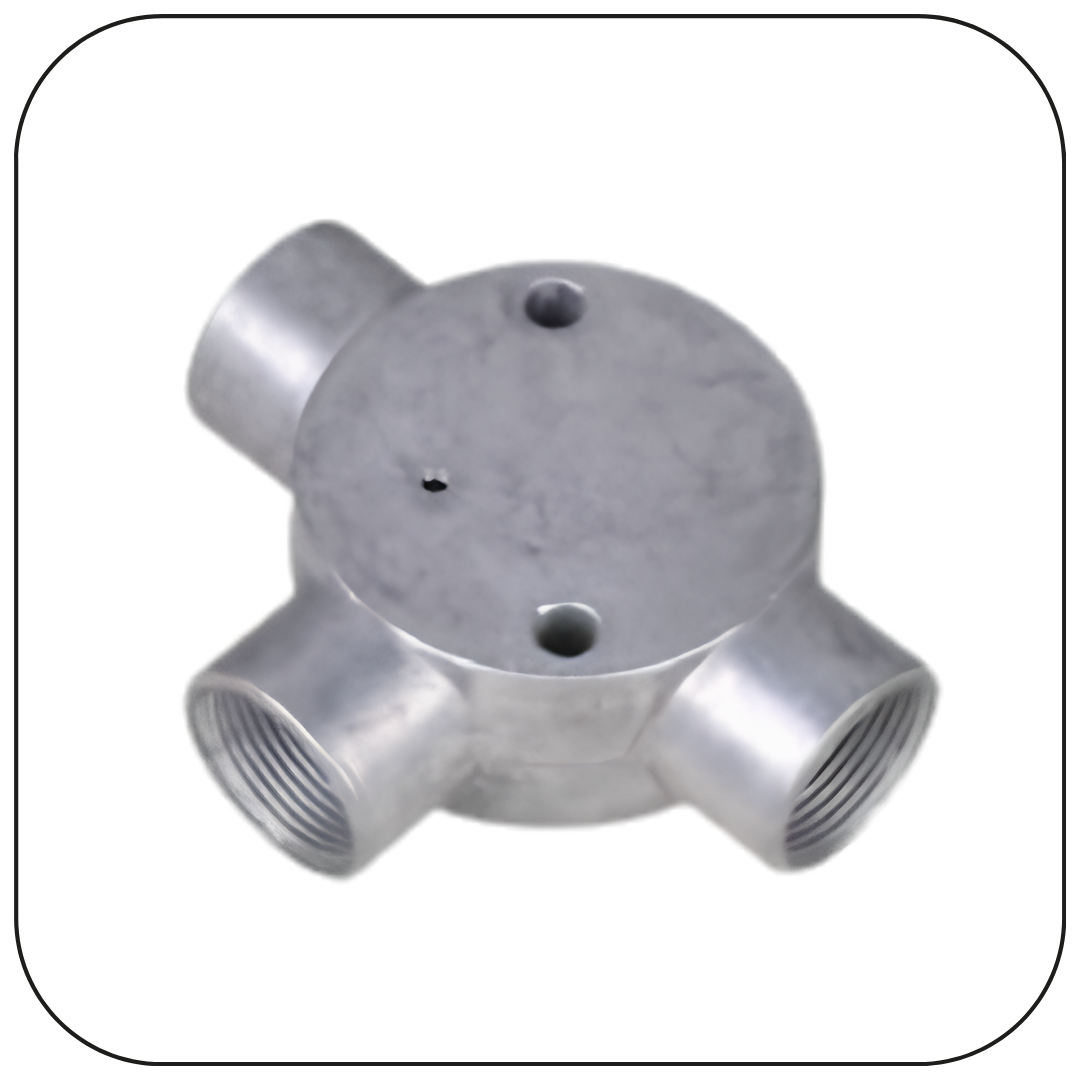

3. Hộp nối ống ba chiều

Hộp nối ba chiều được thiết kế với ba đầu kết nối, hỗ trợ phân nhánh hệ thống ống luồn dây điện tại các vị trí cần bố trí nhiều hướng đi dây.

• Mã sản phẩm: TRW-20, TRW-25

• Kích thước: 1/2", 3/4"

Hình 3: Hộp nối ống ba chiều

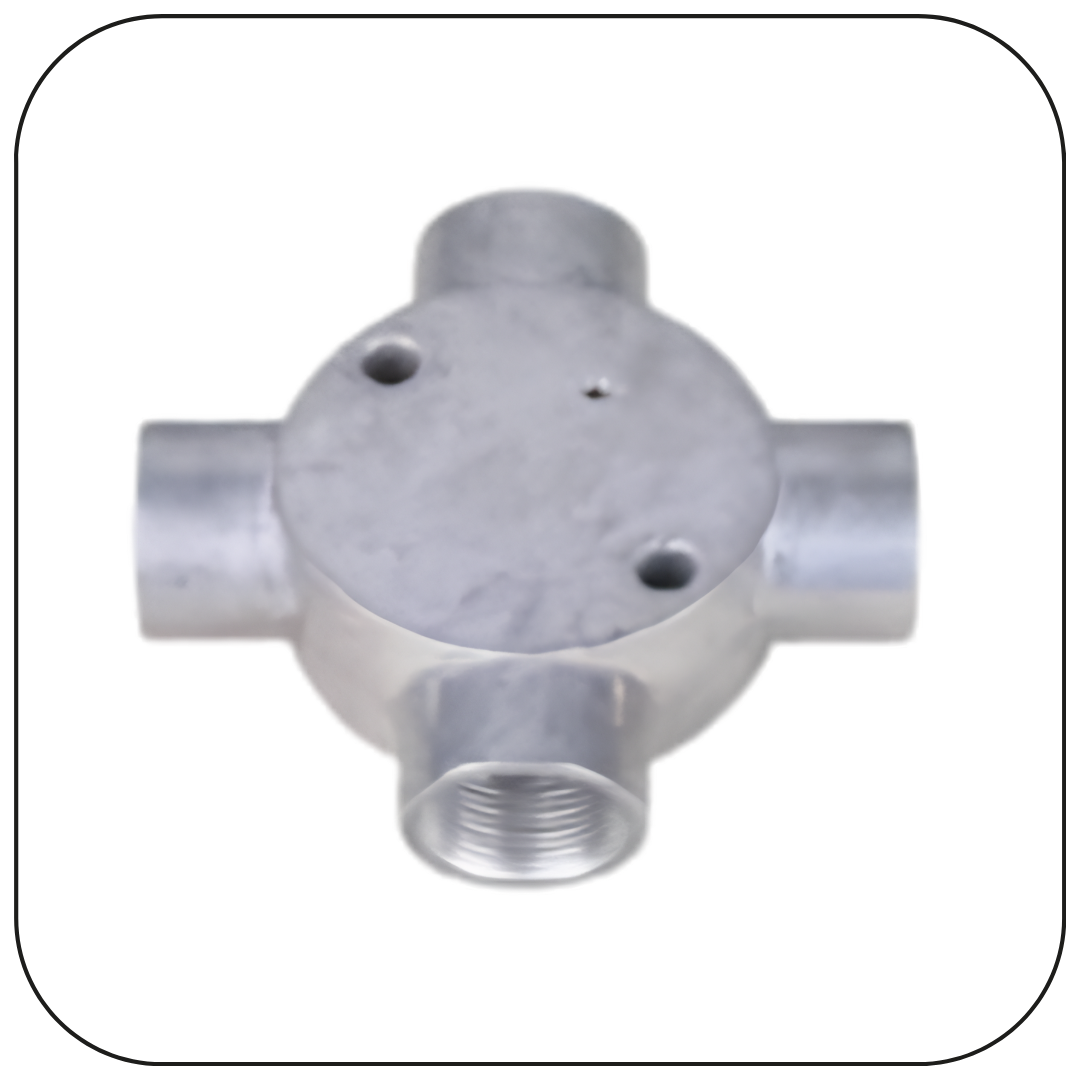

4. Hộp nối ống bốn chiều

Hộp nối bốn chiều có bốn đầu kết nối, phù hợp với những vị trí giao nhau của hệ thống đường ống điện, giúp tổ chức các hướng đi dây gọn gàng.

• Mã sản phẩm: FW-20, FW-25

• Kích thước: 1/2", 3/4"

Hình 4: Hộp nối ống bốn chiều

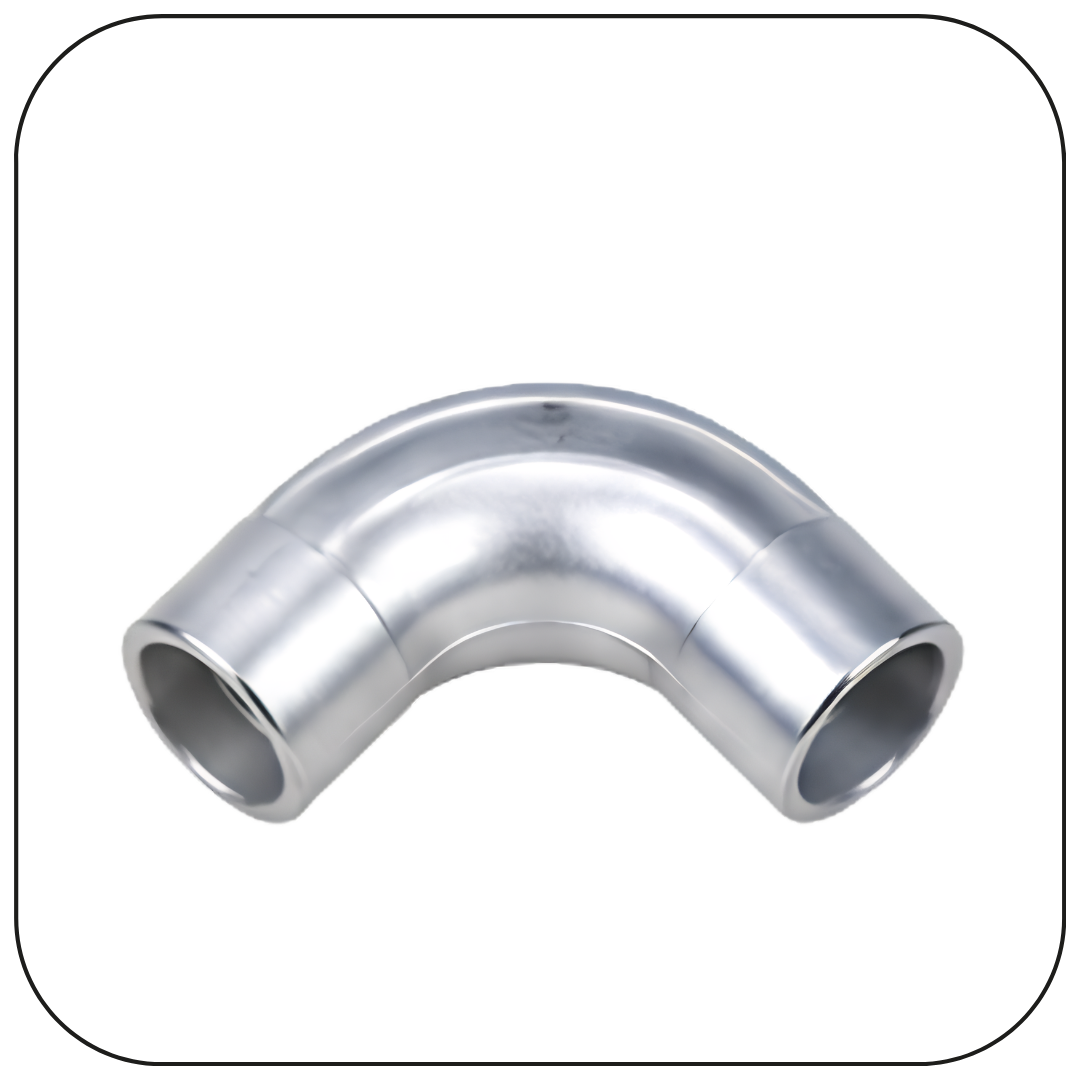

5. Co nối ống

Co nối ống có thiết kế cong, hỗ trợ chuyển hướng đường ống luồn dây điện tại các vị trí cần thay đổi hướng lắp đặt.

• Mã sản phẩm: EB-20, EB-25

• Kích thước: 1/2", 3/4"

Hình 5: Co nối ống

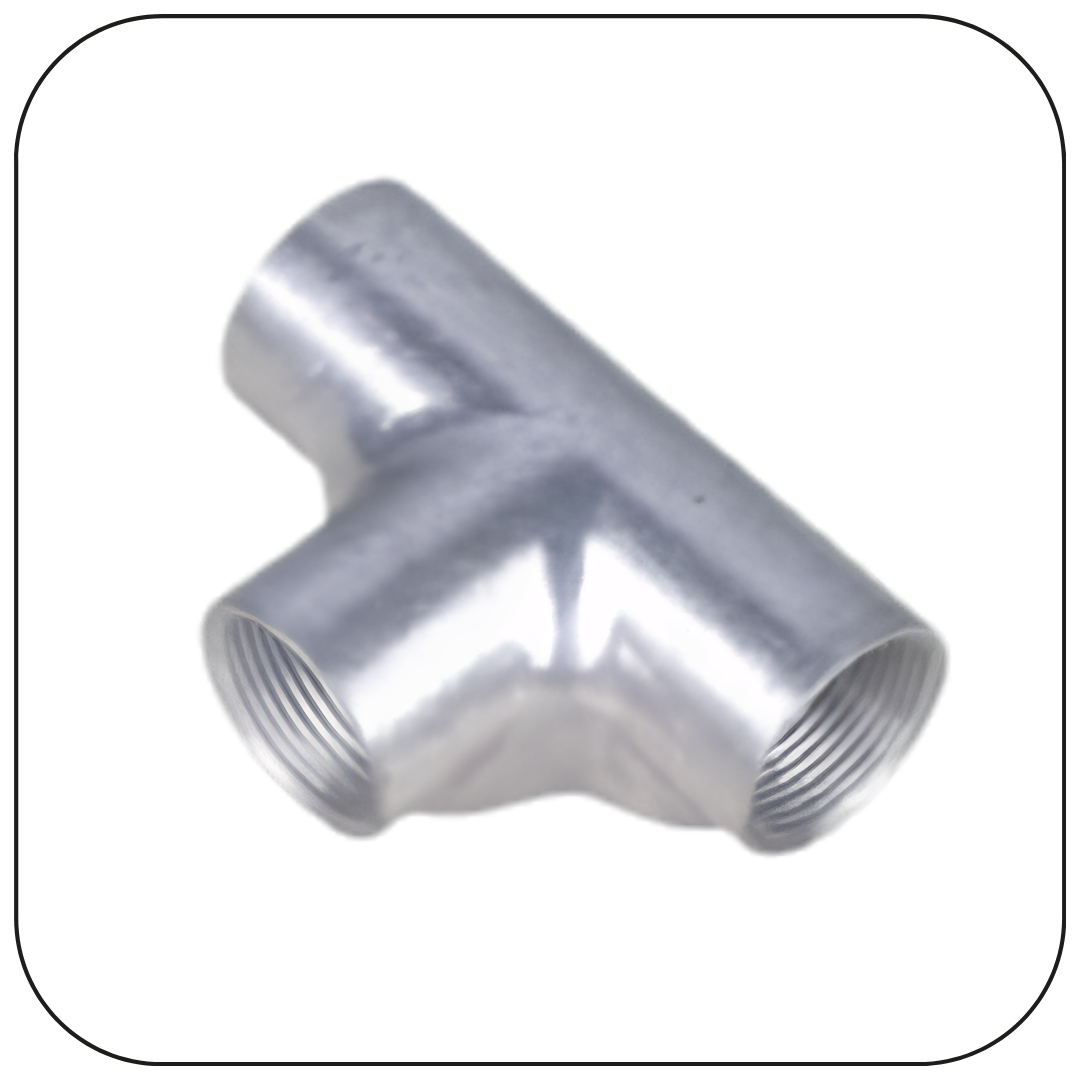

6. Thân nối ống chữ T

Thân nối chữ T có ba hướng kết nối, hỗ trợ phân nhánh đường ống và bố trí dây dẫn trong hệ thống điện.

• Mã sản phẩm: TB-20, TB-25

• Kích thước: 1/2", 3/4"

Hình 6: Thân nối ống chữ T

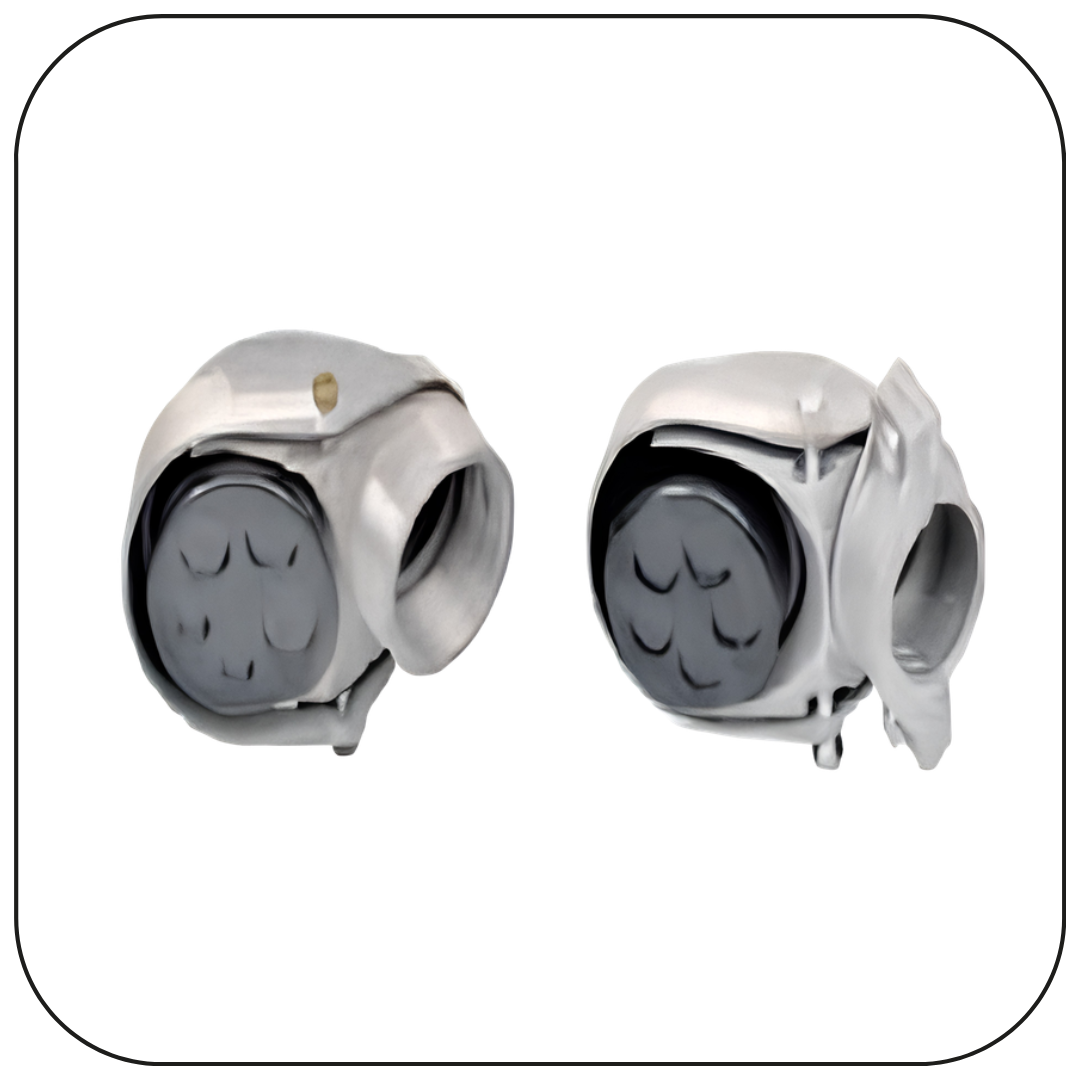

7. Hộp nối Tee dạng kẹp và ren

Hộp nối Tee có thiết kế hỗ trợ kết nối ống theo nhiều hướng, với các kiểu liên kết bằng ren hoặc cơ cấu kẹp tùy theo cấu tạo sản phẩm.

Sản phẩm phù hợp với những vị trí cần kết nối, phân nhánh và bố trí đường ống trong hệ thống điện.

Hình 7: Hộp nối Tee dạng kẹp và ren

8. Thân nối ống loại LB

Thân nối LB được sử dụng để chuyển hướng đường ống và tạo vị trí tiếp cận dây dẫn trong quá trình lắp đặt, kiểm tra hoặc bảo trì.

• Dòng sản phẩm: LB

• Kích thước theo catalogue: từ 1/2" đến 2"

Hình 8: Thân nối ống loại LB

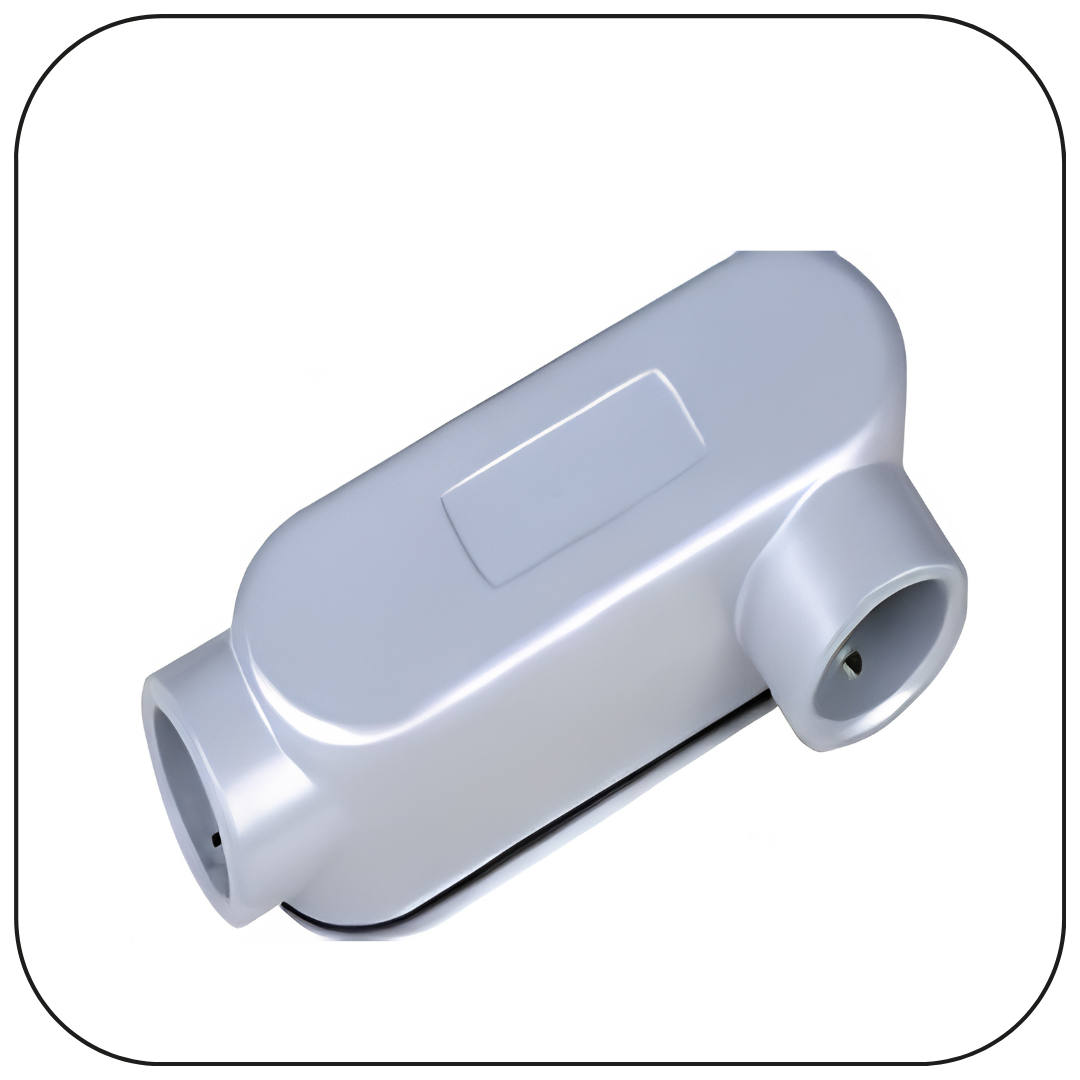

9. Thân nối ống loại LR

Thân nối LR hỗ trợ chuyển hướng đường ống về một phía, phù hợp với những vị trí cần thay đổi hướng đi dây theo thiết kế hệ thống điện.

• Dòng sản phẩm: LR

• Kích thước theo catalogue: từ 1/2" đến 2"

Hình 9: Thân nối ống loại LR

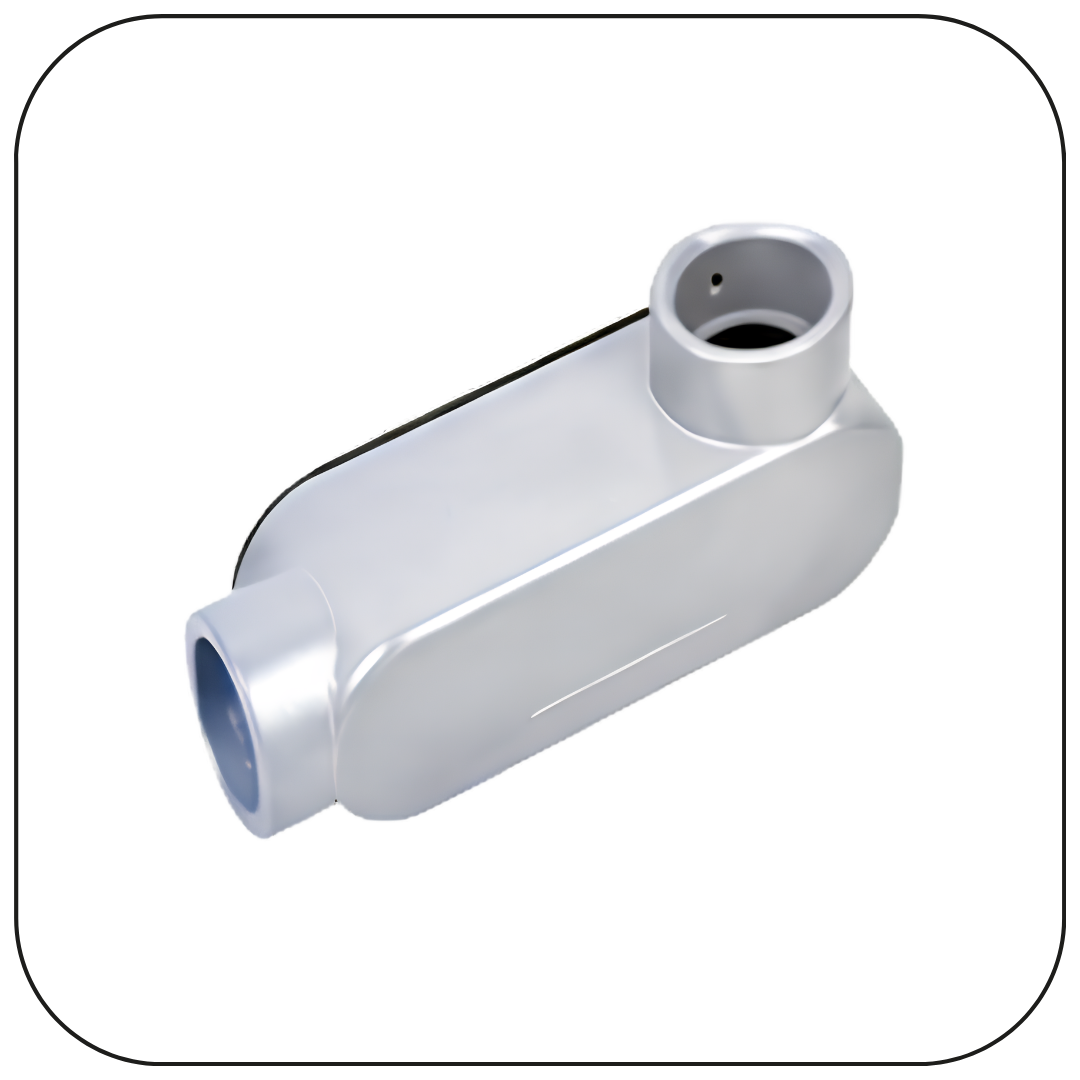

10. Thân nối ống loại LL

Thân nối LL có cấu tạo chuyển hướng sang phía đối diện với loại LR, giúp linh hoạt lựa chọn hướng kết nối trong quá trình thi công.

• Dòng sản phẩm: LL

• Kích thước theo catalogue: từ 1/2" đến 2"

Hình 10: Thân nối ống loại LL

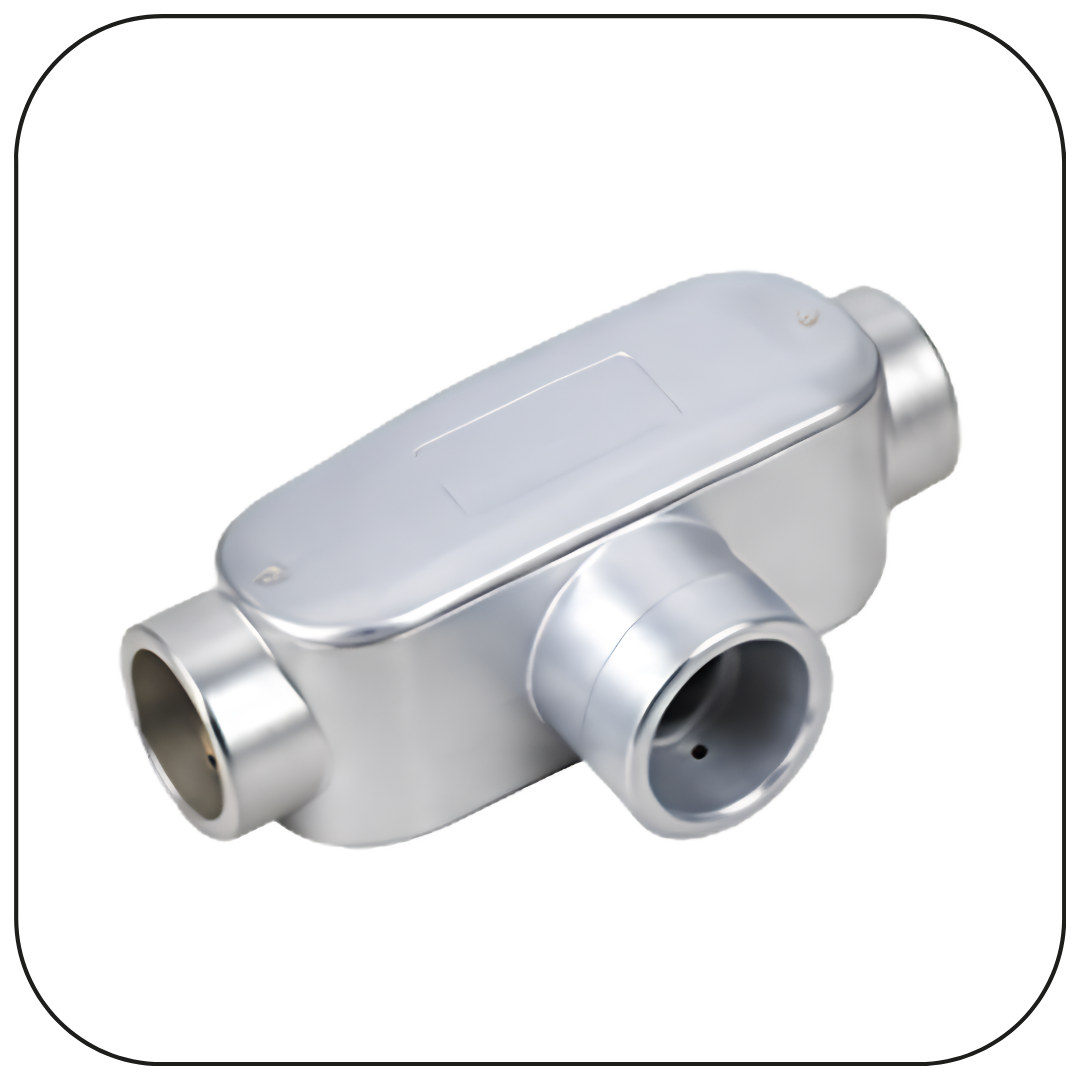

11. Thân nối ống loại T

Thân nối loại T được thiết kế với ba hướng kết nối, hỗ trợ phân nhánh đường ống và tạo vị trí tiếp cận dây dẫn tại điểm giao nhau.

• Dòng sản phẩm: T

• Kích thước theo catalogue: từ 1/2" đến 2"

Hình 11: Thân nối ống loại T

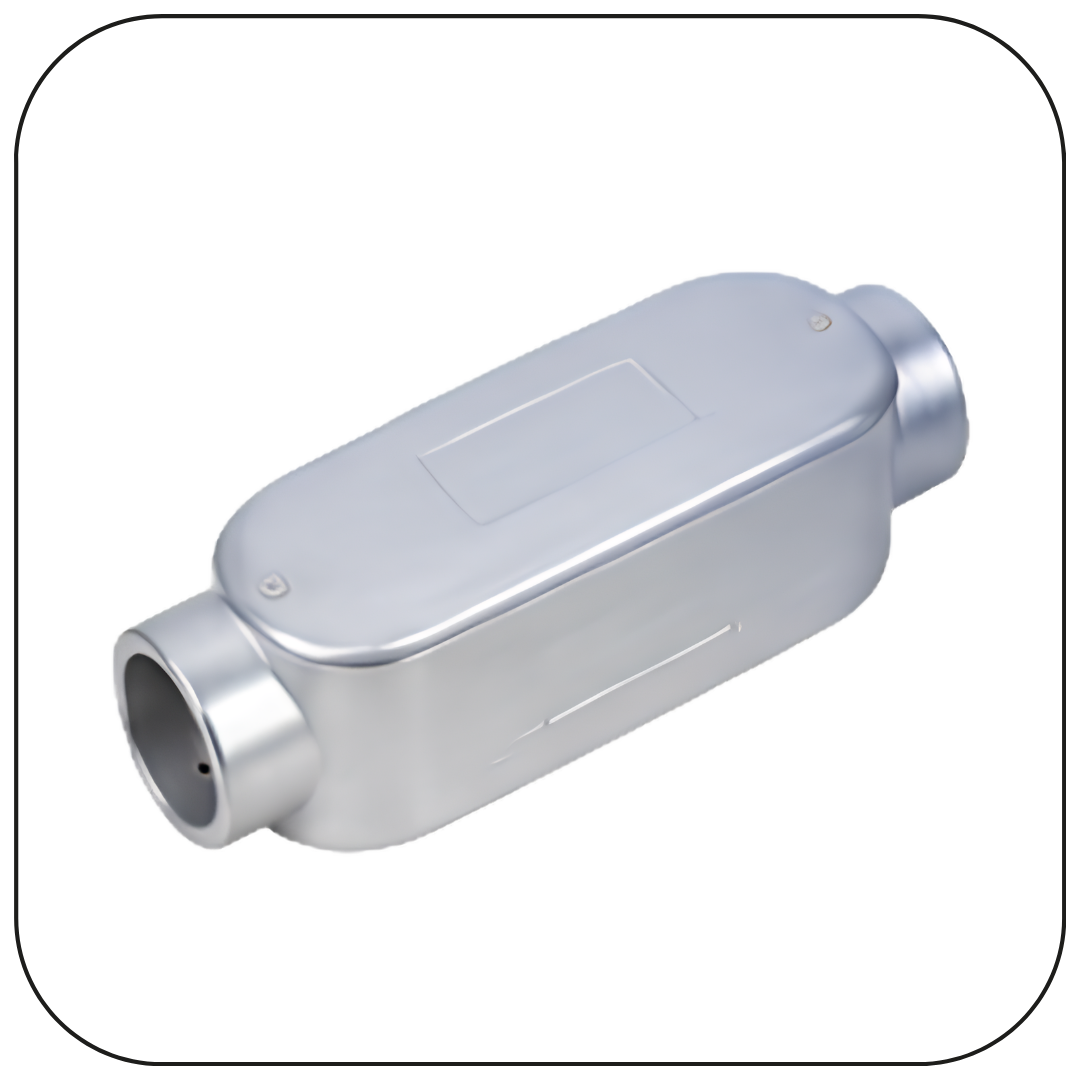

12. Thân nối ống loại C

Thân nối loại C có thiết kế thẳng, hỗ trợ kết nối đường ống và tạo vị trí tiếp cận dây dẫn trong quá trình lắp đặt hoặc bảo trì.

• Dòng sản phẩm: C

• Kích thước theo catalogue: từ 1/2" đến 2"

Hình 12: Thân nối ống loại C

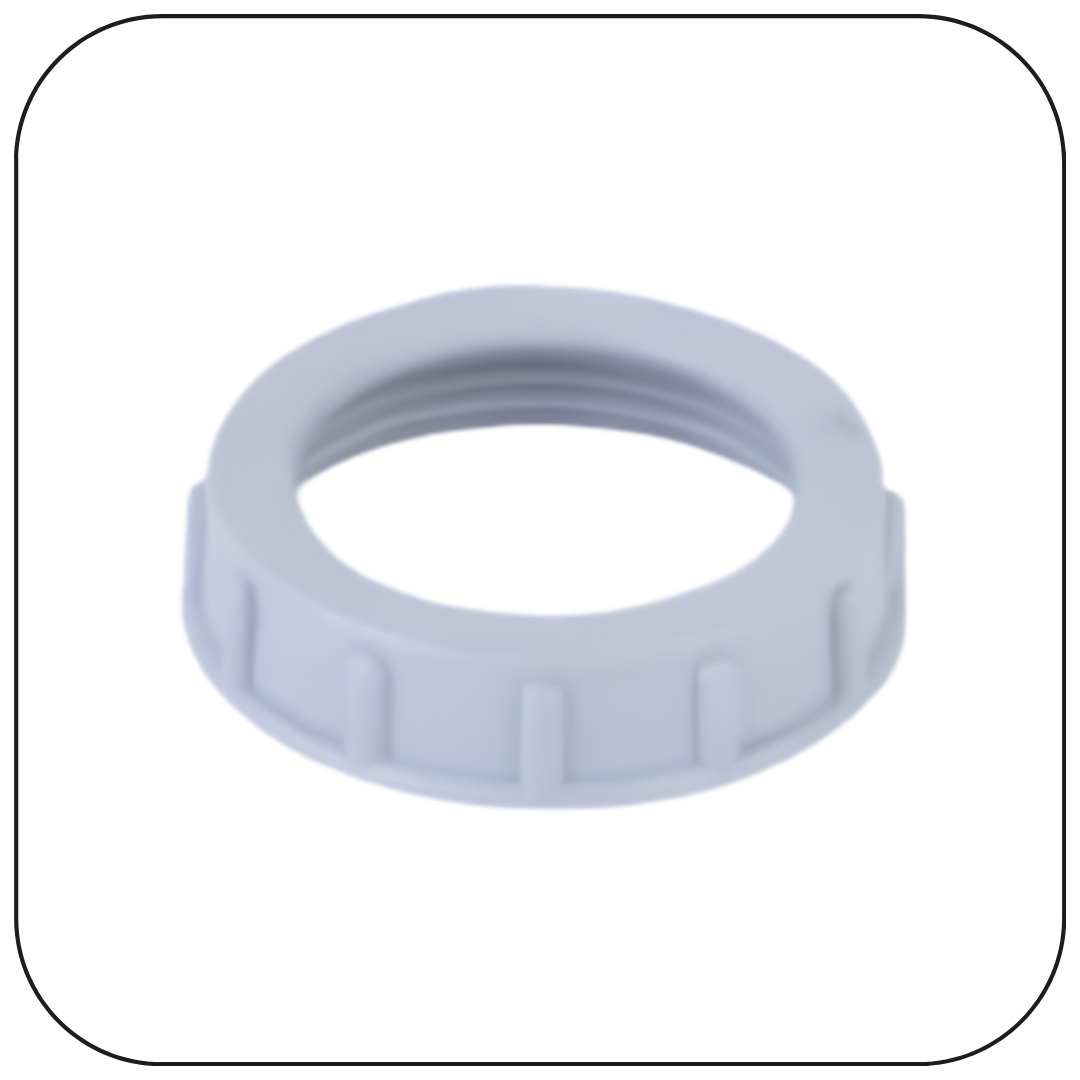

13. Ống lót bảo vệ

Ống lót bảo vệ là phụ kiện được lắp tại đầu ống, giúp hạn chế tiếp xúc trực tiếp giữa dây dẫn và cạnh ống, giảm nguy cơ trầy xước lớp cách điện.

Sản phẩm có nhiều kích thước để lựa chọn theo loại ống và yêu cầu lắp đặt.

Hình 13: Ống lót bảo vệ

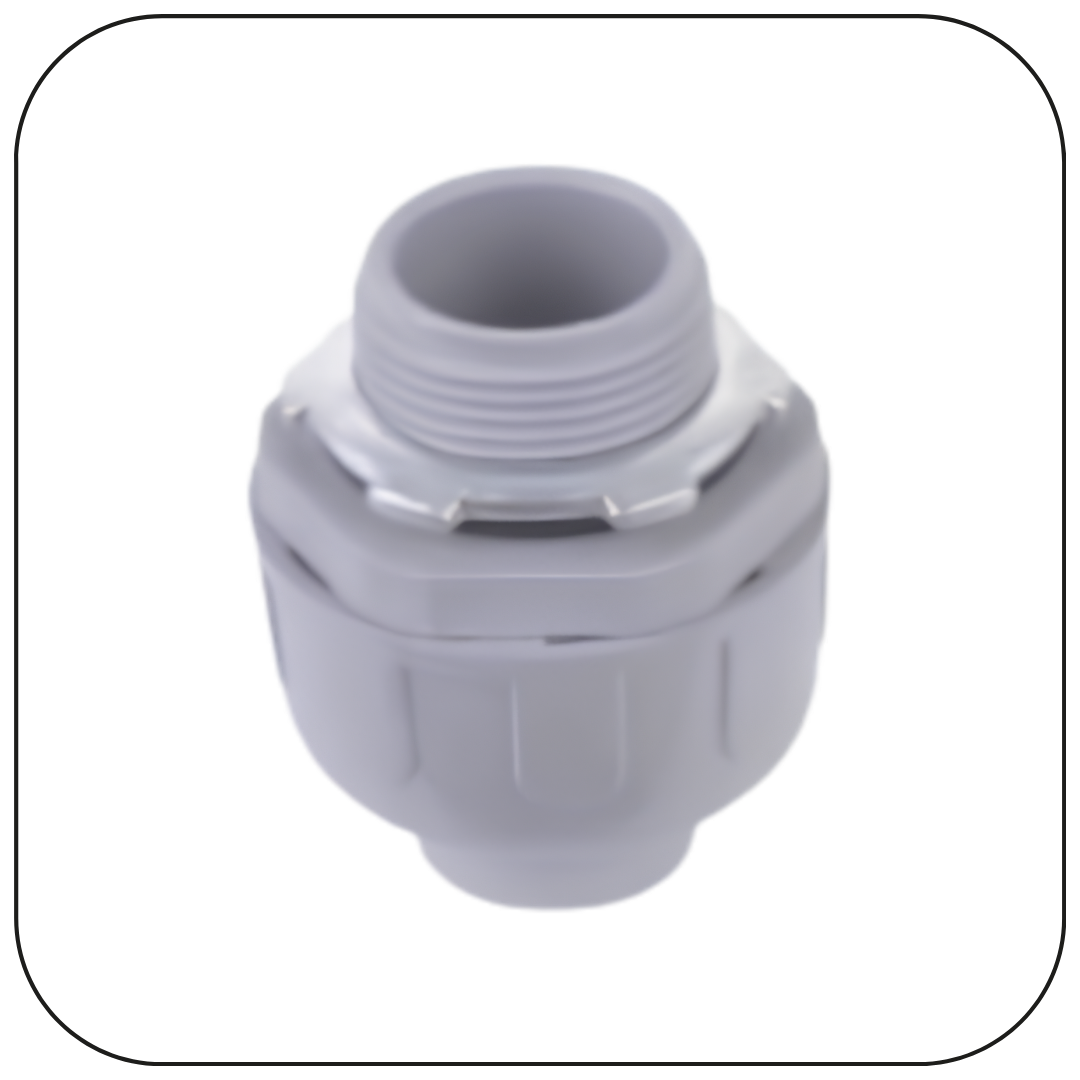

14. Đầu nối ống hộp chân chất lỏng dạng thẳng

Đầu nối dạng thẳng được sử dụng để liên kết ống mềm kín chất lỏng với hộp điện hoặc thiết bị tương thích. Cấu tạo đầu nối hỗ trợ cố định đường ống và hạn chế độ ẩm xâm nhập khi lắp đặt đúng kỹ thuật.

Hình 14: Đầu nối ống hộp chân chất lỏng dạng thẳng

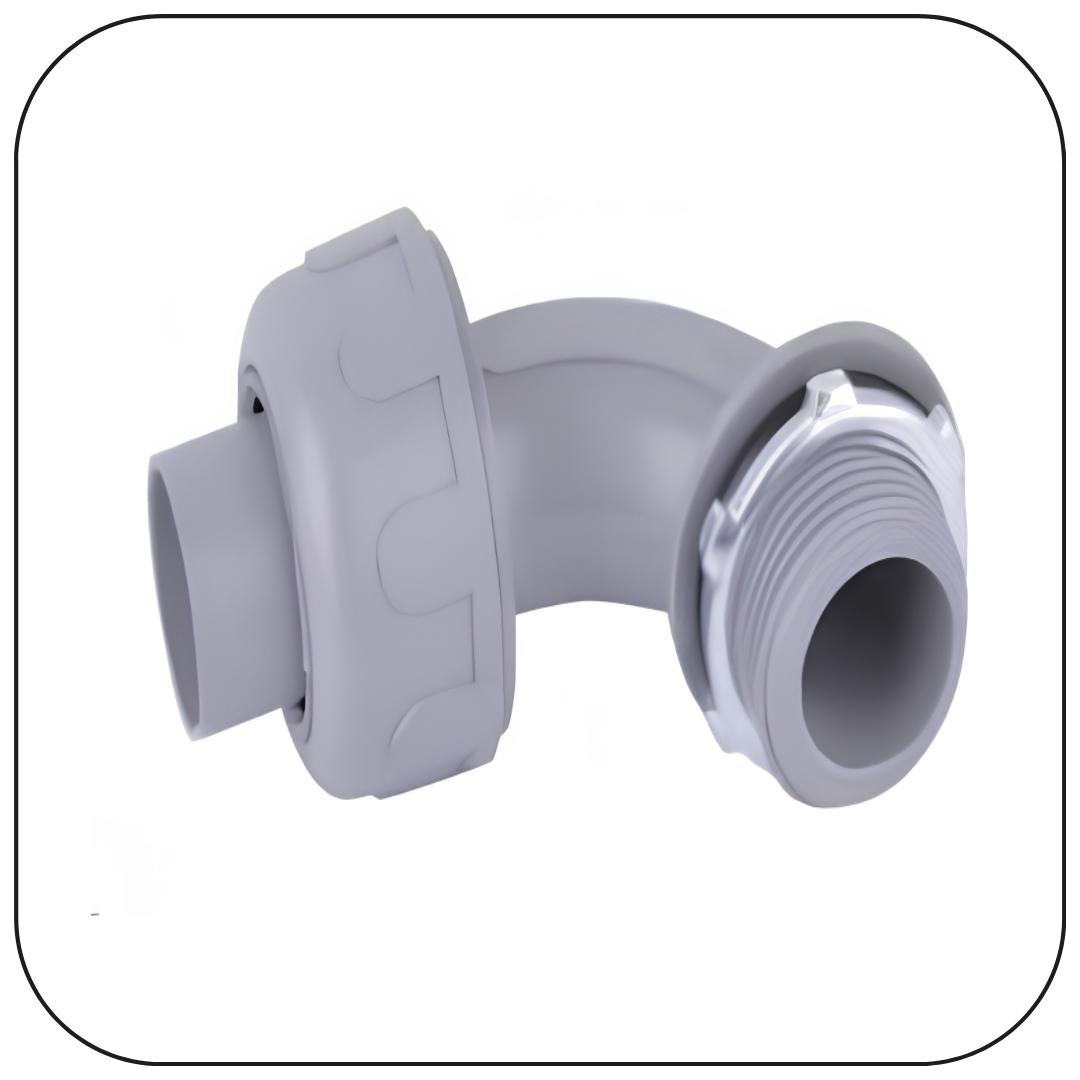

15. Đầu nối ống hộp chân chất lỏng góc 90°

Đầu nối góc 90° hỗ trợ kết nối ống mềm kín chất lỏng theo hướng vuông góc, phù hợp với những vị trí cần thay đổi hướng đường ống hoặc có không gian lắp đặt hạn chế.

Hình 15: Đầu nối ống hộp chân chất lỏng góc 90°

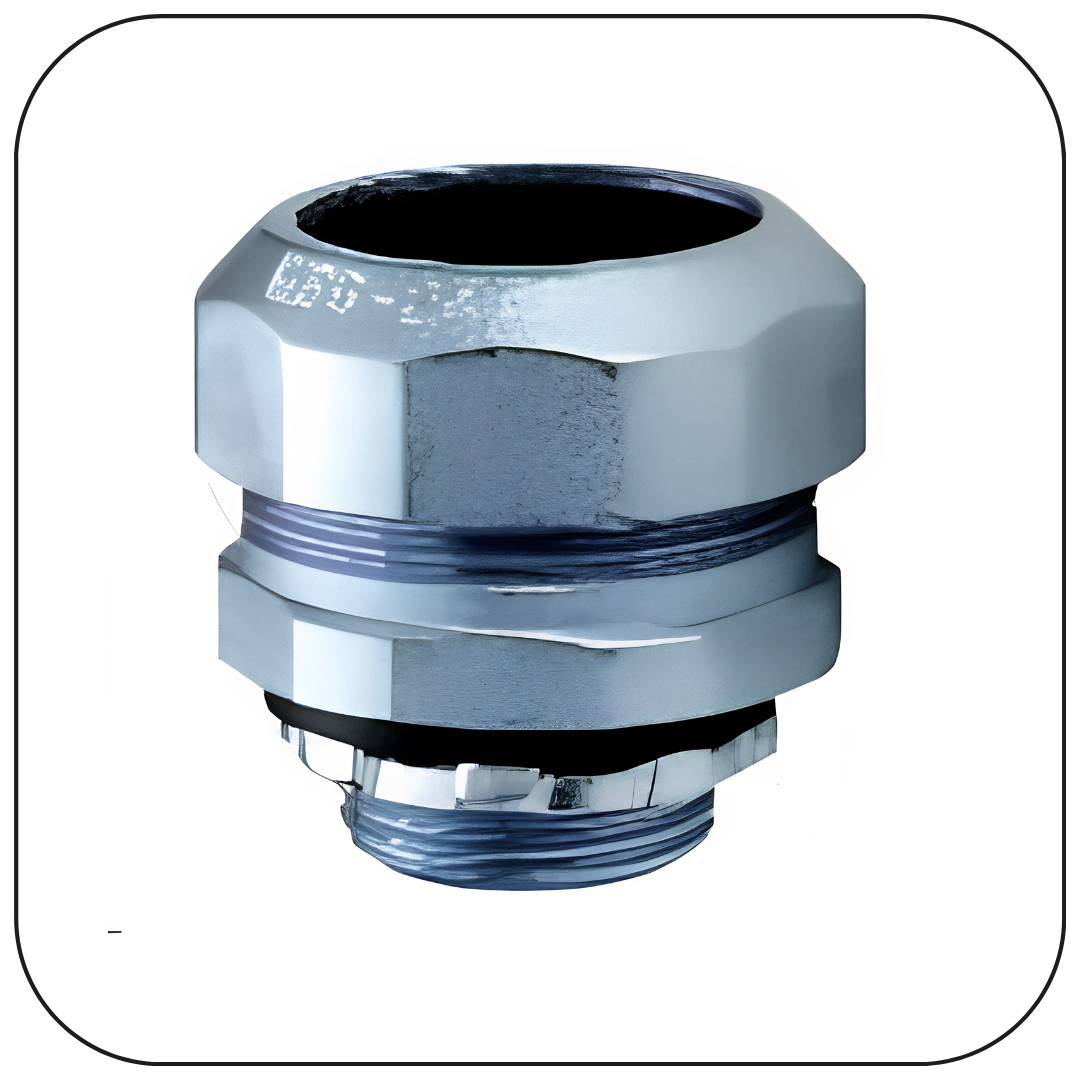

16. Đầu nối kim loại WBG

Dòng WBG là phụ kiện kết nối ống kim loại, có cơ cấu siết giúp cố định đường ống tại vị trí lắp đặt. Sản phẩm có nhiều kích thước và thông số lắp ghép khác nhau.

Hình 16: Đầu nối kim loại WBG

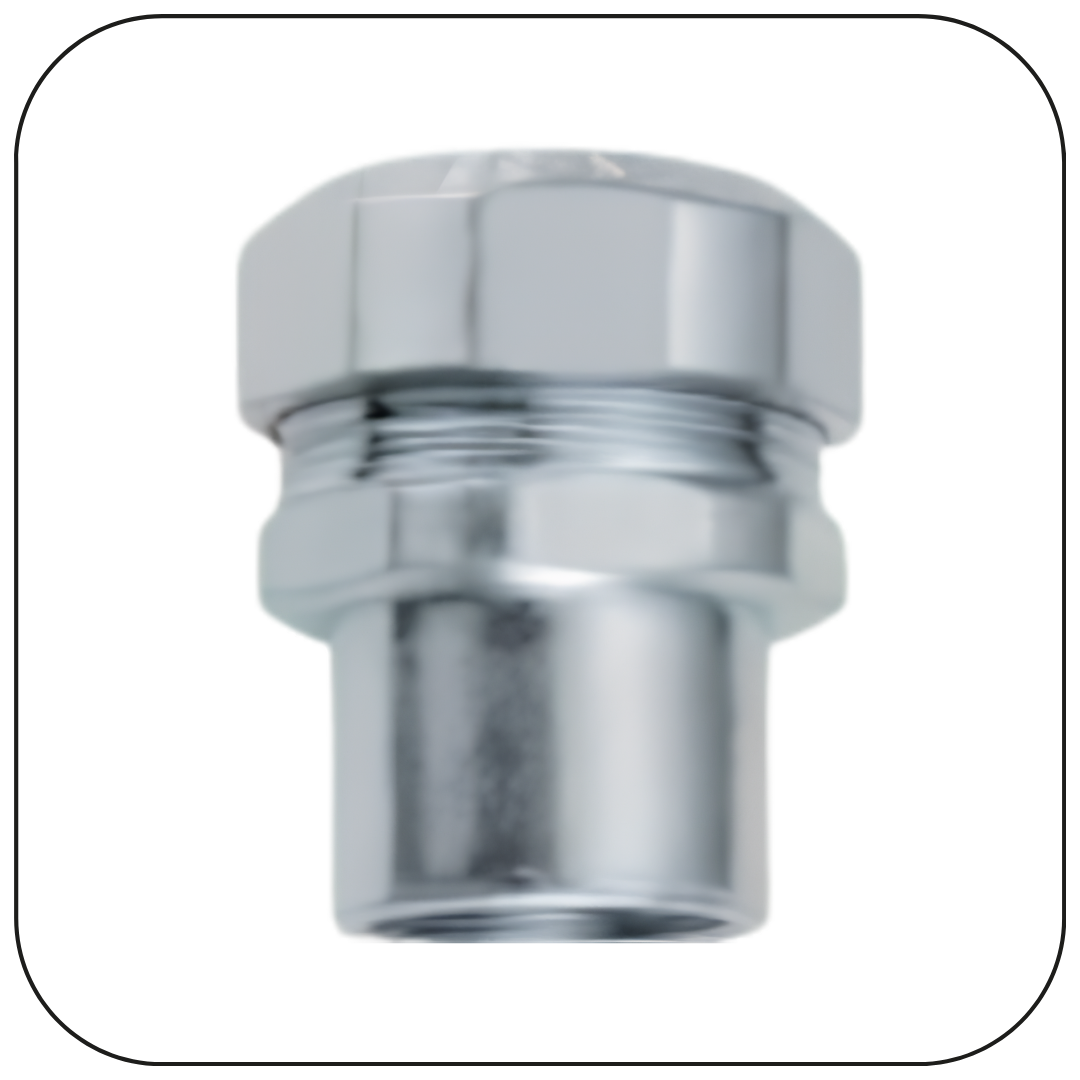

17. Đầu nối kim loại WUG

Đầu nối WUG được sử dụng để kết nối và cố định ống trong hệ thống điện. Cấu tạo sản phẩm hỗ trợ lắp ghép với các chi tiết có kích thước tương thích.

Hình 17: Đầu nối kim loại WUG

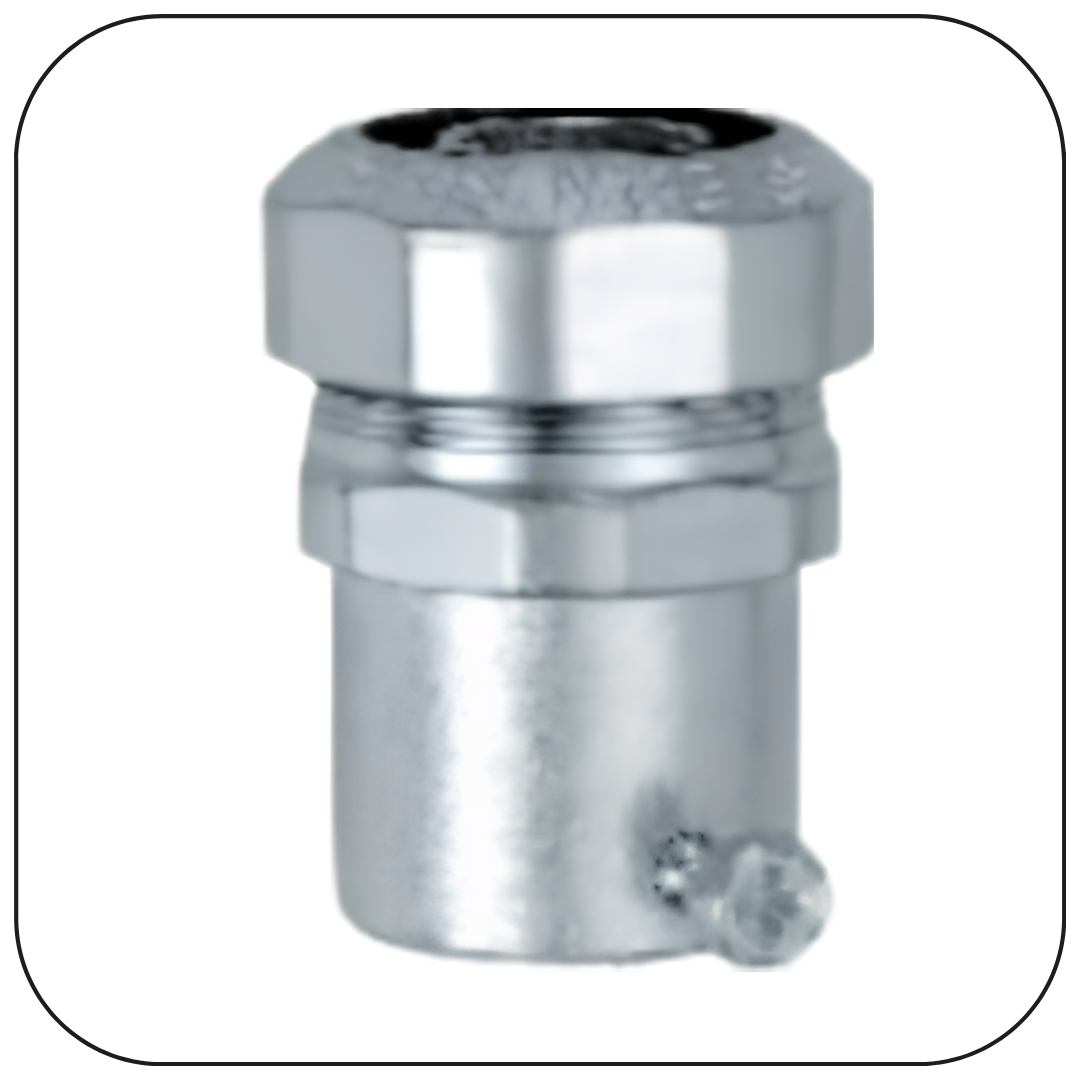

18. Đầu nối kim loại NUG

Đầu nối NUG có thiết kế dạng trụ với cơ cấu cố định, hỗ trợ kết nối ống và các thiết bị điện tại vị trí lắp đặt.

Hình 18: Đầu nối kim loại NUG

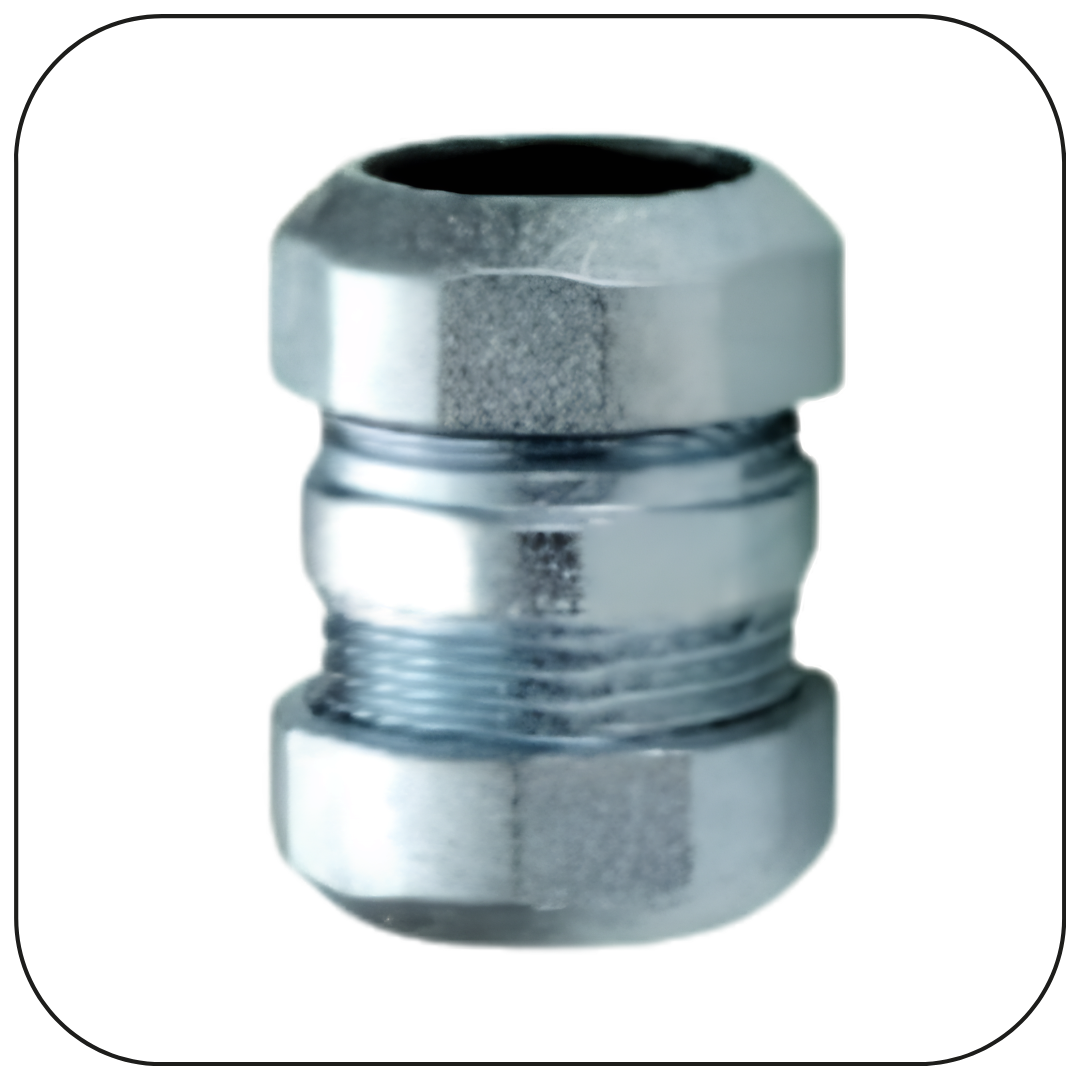

19. Đầu nối kim loại WC

Dòng WC có cấu tạo dạng trụ, hỗ trợ kết nối các chi tiết ống kim loại và duy trì liên kết tại vị trí thi công.

Hình 19: Đầu nối kim loại WC

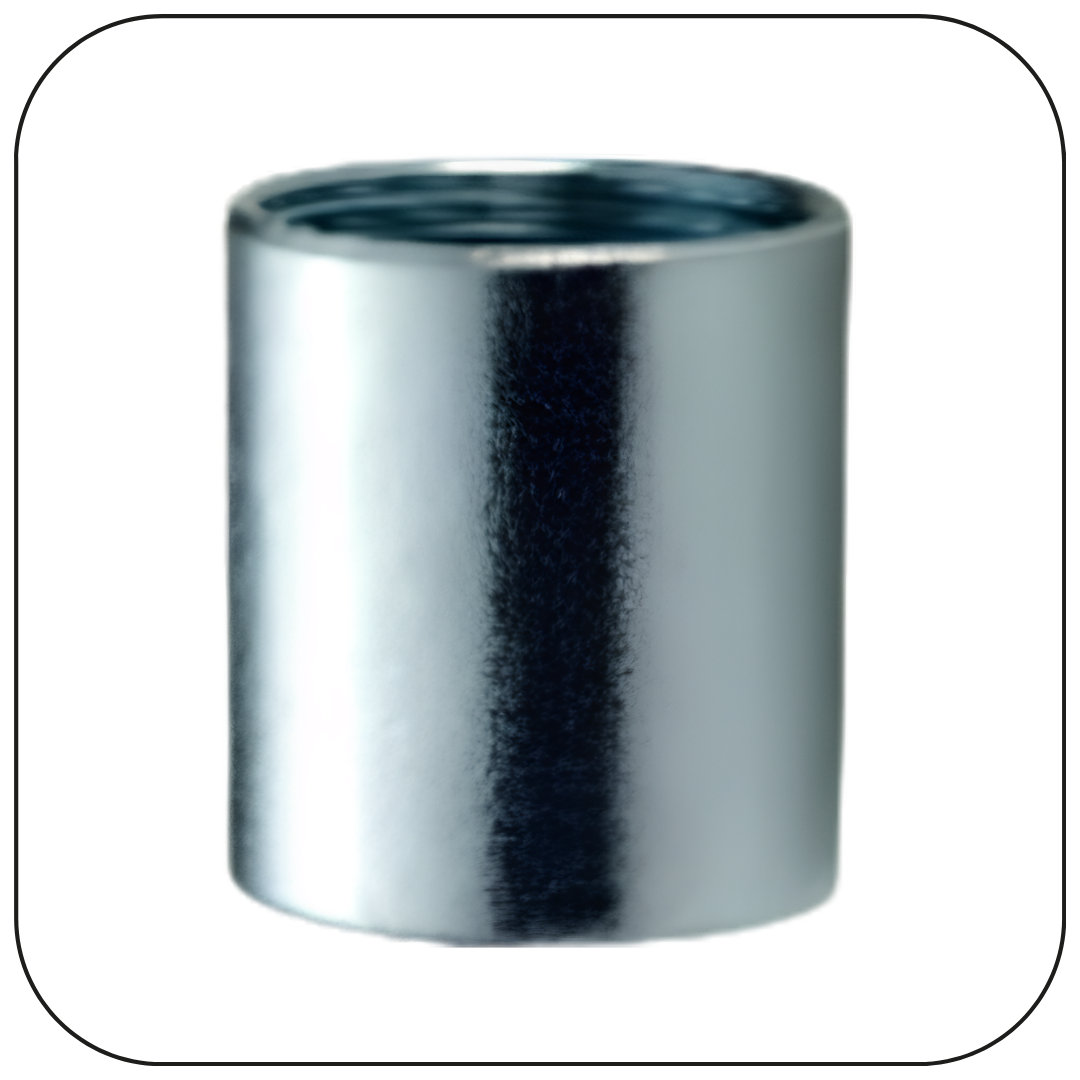

20. Khớp nối ống KS

Khớp nối KS được sử dụng để liên kết các đoạn ống có kích thước tương thích, hỗ trợ mở rộng hoặc hoàn thiện hệ thống đường ống điện.

Hình 20: Khớp nối ống KS

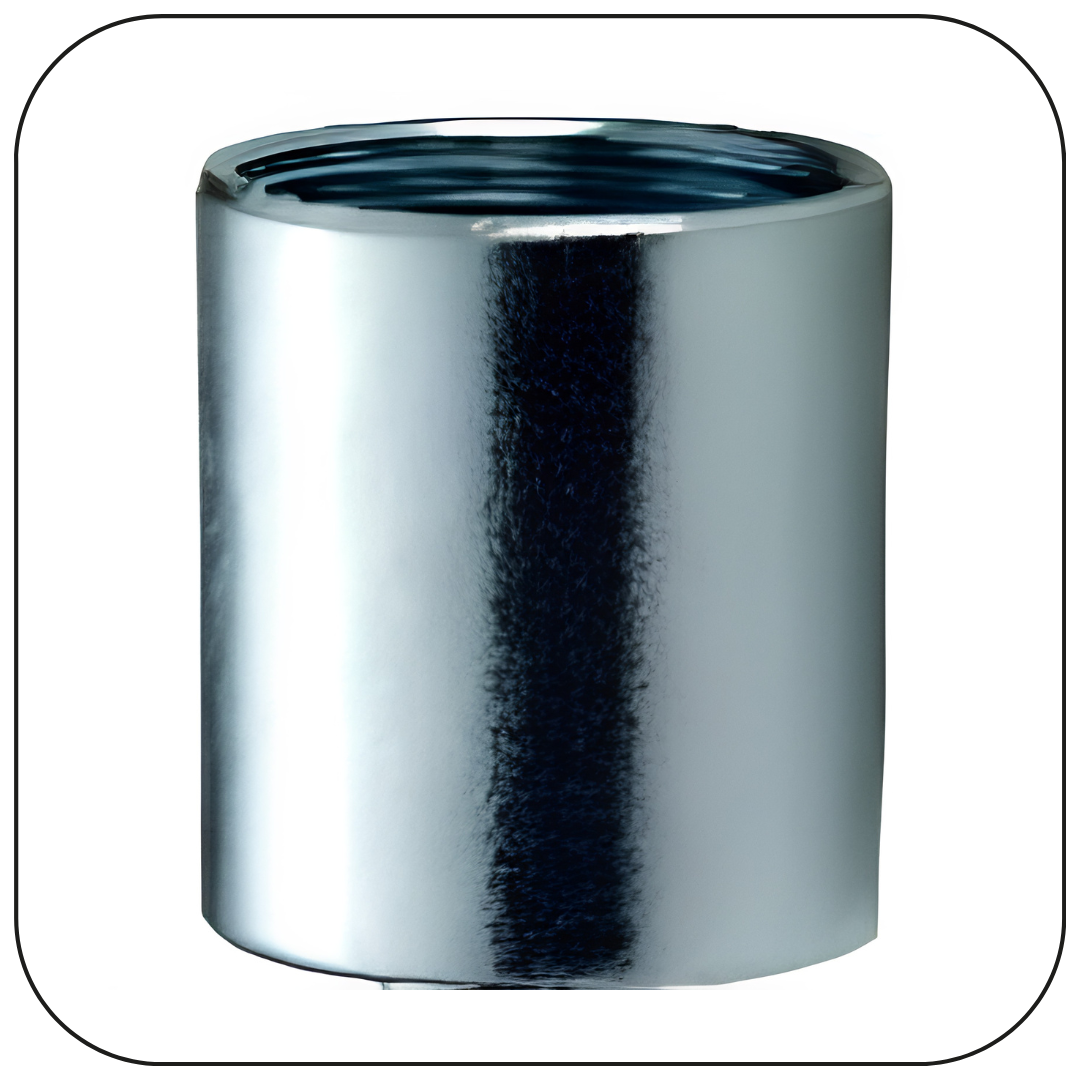

21. Khớp nối ống KG

Khớp nối KG có thiết kế dạng ống trụ, hỗ trợ kết nối các đoạn ống trong hệ thống điện dân dụng và công nghiệp.

Hình 21: Khớp nối ống KG

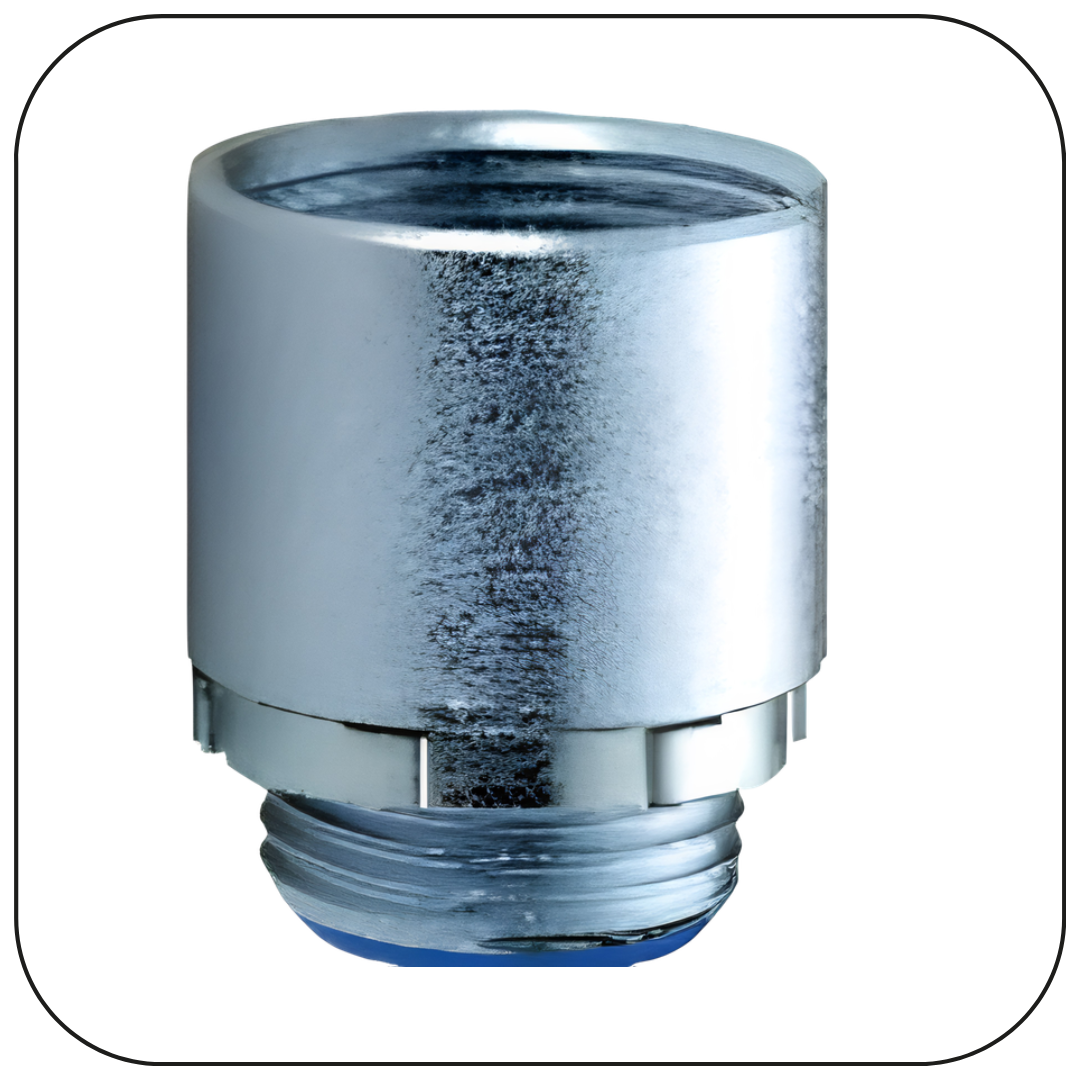

22. Đầu nối ống BG

Đầu nối BG có cấu tạo dạng trụ kết hợp phần ren, hỗ trợ kết nối đường ống với các phụ kiện hoặc thiết bị tương thích.

Hình 22: Đầu nối ống BG

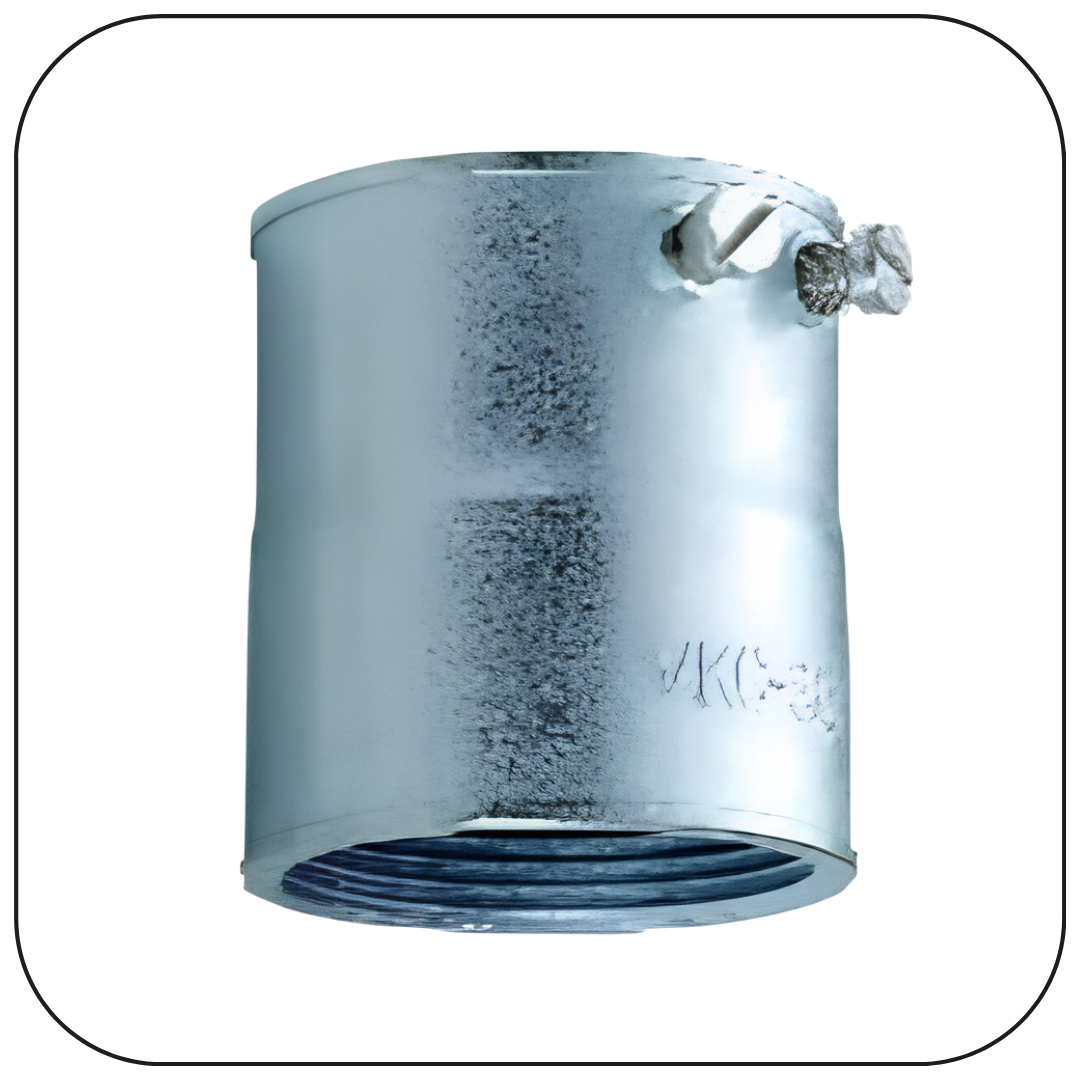

23. Khớp nối ống VKC

Khớp nối VKC có thiết kế dạng trụ với chi tiết vít cố định bên hông, hỗ trợ giữ chặt đường ống tại vị trí kết nối.

Hình 23: Khớp nối ống VKC

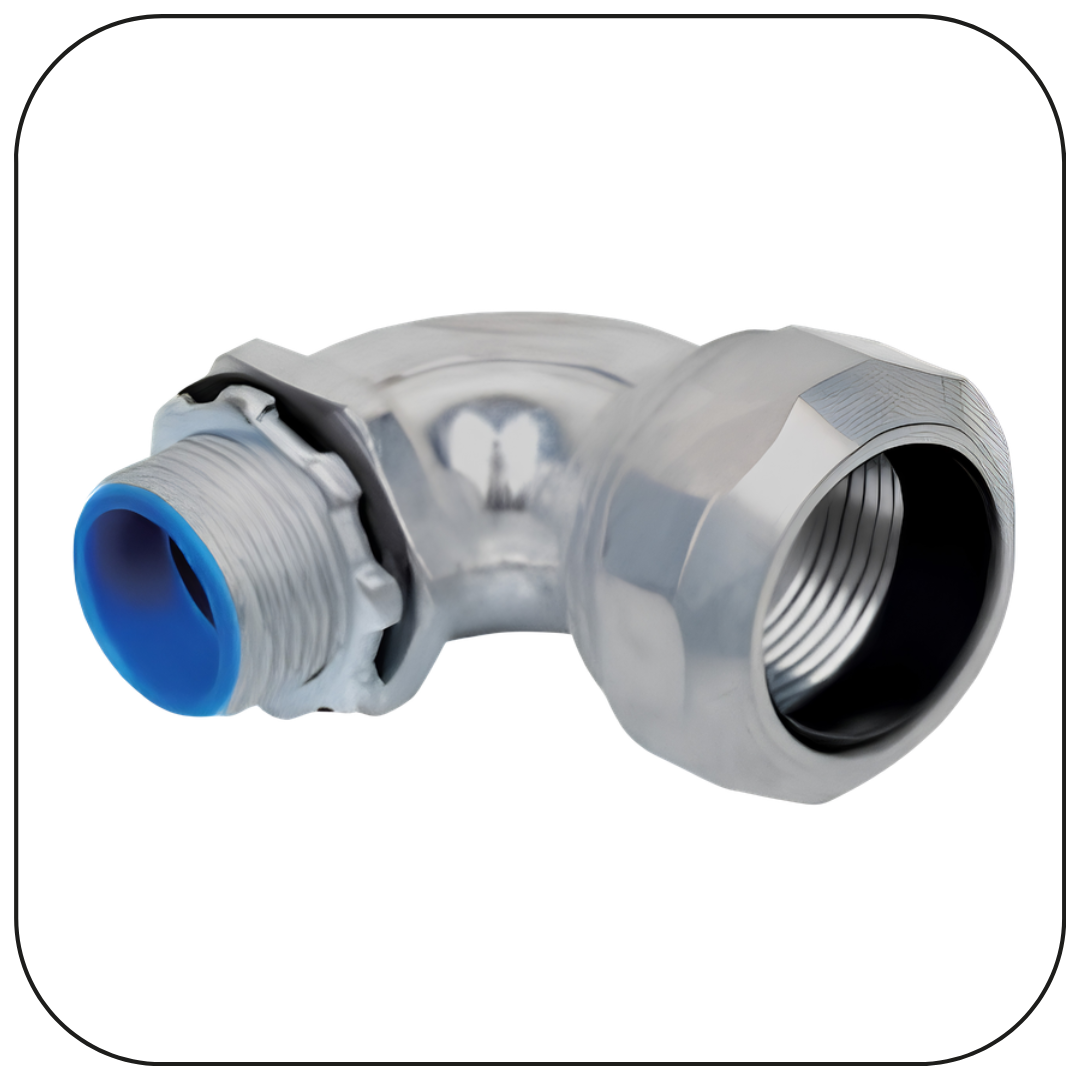

24. Đầu nối góc WAG

Đầu nối WAG có thiết kế góc, hỗ trợ chuyển hướng đường ống tại vị trí lắp đặt và kết nối với các phụ kiện tương thích.

Hình 24: Đầu nối góc WAG

25. Ứng dụng của thân ống

Thân ống và các phụ kiện liên quan được sử dụng trong hệ thống điện dân dụng, nhà xưởng, công trình công nghiệp và hệ thống cơ điện (M&E). Tùy theo thiết kế, người dùng có thể lựa chọn hộp nối nhiều chiều, thân nối dạng LB, LL, LR, T, C hoặc các loại đầu nối và khớp nối phù hợp. Việc lựa chọn phụ kiện đúng kích thước, kiểu kết nối và điều kiện sử dụng giúp hệ thống ống luồn dây điện được bố trí hợp lý, hỗ trợ bảo vệ dây dẫn và thuận tiện trong quá trình thi công, bảo trì.

YASHIMA NBV cung cấp đa dạng các loại thân ống và phụ kiện liên quan, đáp ứng nhu cầu lắp đặt hệ thống ống luồn dây điện trong nhiều công trình.
