Ống thép luồn dây điện là giải pháp bảo vệ và định tuyến dây dẫn trong hệ thống điện. Với nhiều loại ống, kích thước và độ dày khác nhau, sản phẩm giúp bố trí đường dây gọn gàng, hạn chế tác động cơ học lên dây dẫn và thuận tiện cho việc thi công. Gồm các dòng ống thép EMT, IMC, RMC cùng phụ kiện co 90°, đáp ứng đa dạng nhu cầu lắp đặt theo thiết kế công trình.
1. Ống thép luồn dây điện EMT
Ống EMT có thành mỏng và hai đầu không ren. Sản phẩm được kết nối bằng phụ kiện phù hợp, hỗ trợ bố trí đường dây trong các hệ thống điện. Gồm 2 kích thước:
-
Ống EMT loại tiêu chuẩn: kích thước danh nghĩa từ 1/2″ đến 2″, độ dày từ 1,07 đến 1,69 mm.
-
Ống EMT lớn: kích thước danh nghĩa từ 1/2″ đến 4″, độ dày từ 1,07 đến 2,11 mm.

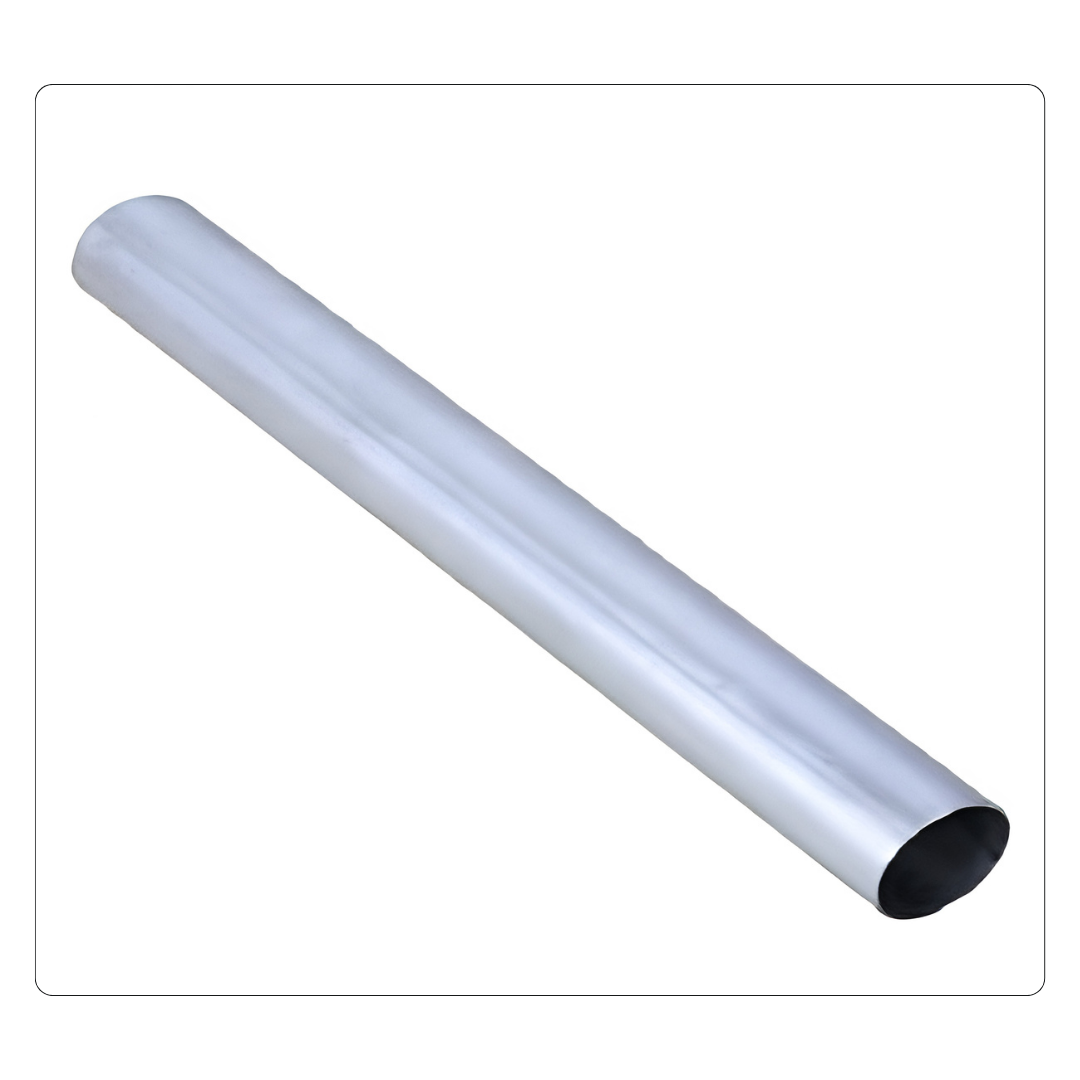

Hình 1: Ống thép luồn dây điện EMT
2. Ống thép luồn dây điện IMC
Ống IMC có thành dày hơn EMT và đầu ống có ren, sử dụng cùng phụ kiện nối ren tương thích. Đây là lựa chọn cho các vị trí cần mức độ bảo vệ cơ học cao hơn so với ống thành mỏng.
-
Kích thước danh nghĩa: 1/2″ đến 4″.
-
Độ dày thành ống: 1,97 đến 3,81 mm.
-
Chiều dài: 3.050 mm.

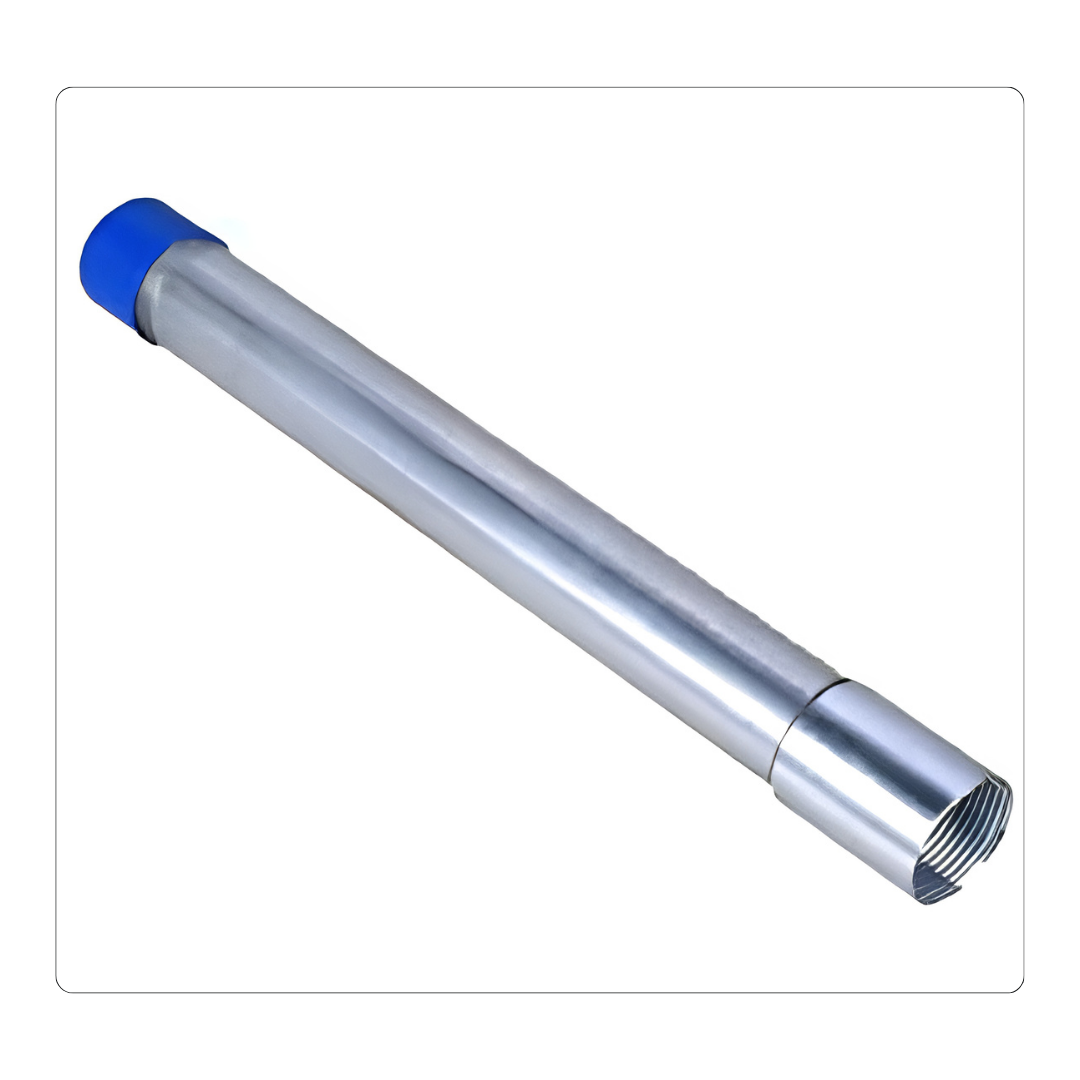

Hình 2: Ống thép luồn dây điện IMC
3. Ống thép luồn dây điện RMC
Ống RMC có thành dày và đầu nối ren. Trong các dòng ống được giới thiệu, RMC có độ dày lớn hơn, phù hợp với những vị trí yêu cầu bảo vệ cơ học cao.
-
Kích thước danh nghĩa: 1/2″ đến 4″.
-
Độ dày thành ống: 2,64 đến 5,72 mm.
-
Chiều dài: 3.050 mm.
Hình 3: Ống thép luồn dây điện RMC
4. Phụ kiện co 90° cho ống thép
Co 90° giúp chuyển hướng tuyến ống tại các vị trí góc, hỗ trợ bố trí đường dây theo mặt bằng công trình. Gồm 2 kích thước:
-
Co 90° EMT: kích thước danh nghĩa từ 1/2″ đến 4″.
-
Co 90° IMC: kích thước danh nghĩa từ 1/2″ đến 2″, có đầu ren để kết nối với phụ kiện tương thích.

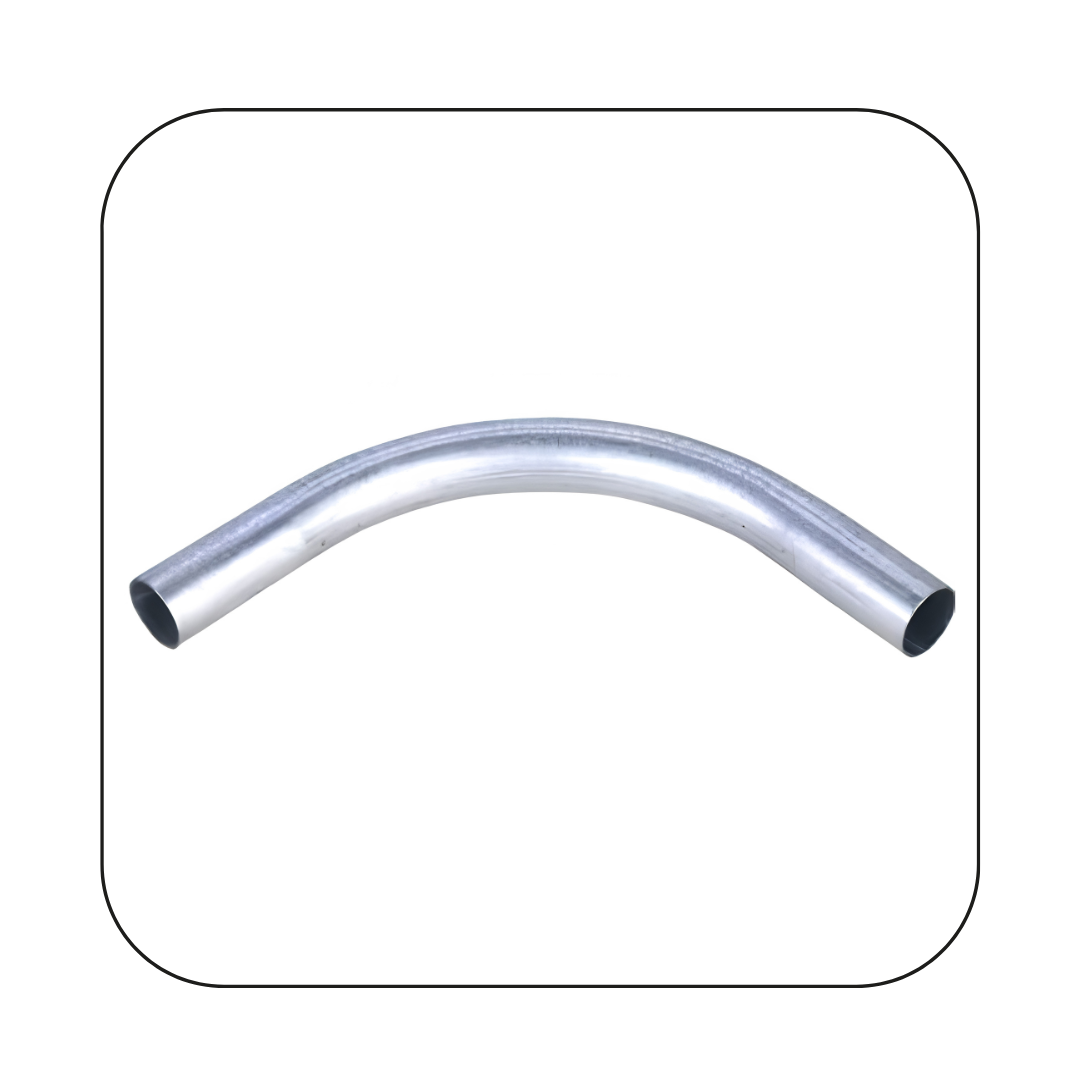

Hình 4: Co 90° EMT

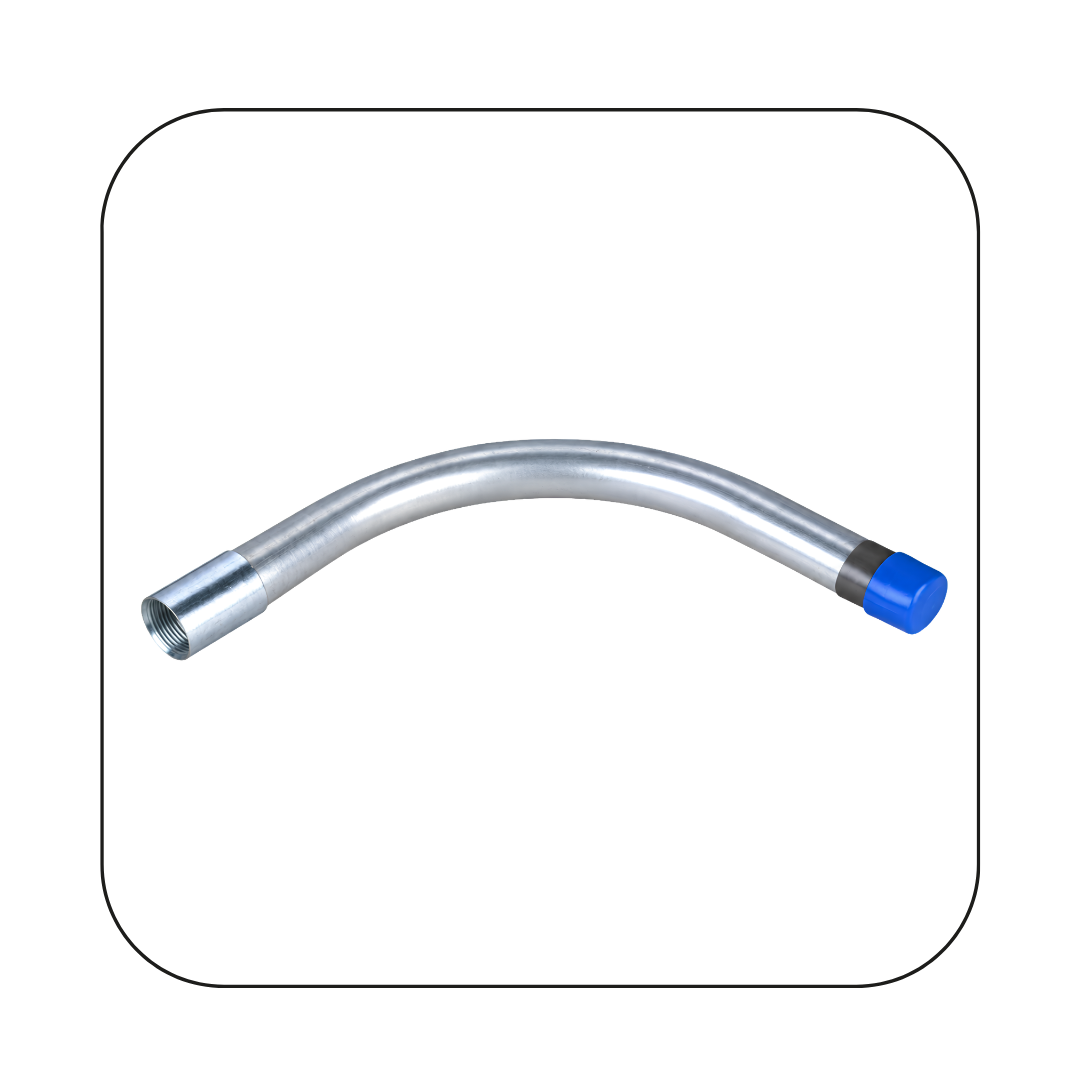

Hình 5: Co 90° IMC
5. Ứng dụng của ống thép luồn dây điện
Ống thép luồn dây điện được sử dụng để bảo vệ và bố trí dây dẫn tại nhà xưởng, nhà kho, tòa nhà và các công trình cơ điện M&E. Sản phẩm giúp tổ chức tuyến dây rõ ràng, hỗ trợ kiểm tra và bảo trì hệ thống. Đối với khu vực ngoài trời, nơi ẩm ướt hoặc có môi trường ăn mòn, cần xác nhận thêm yêu cầu về bề mặt bảo vệ, phụ kiện và độ kín của hệ thống trước khi lựa chọn.
6. Lựa chọn ống thép theo yêu cầu công trình
Để lựa chọn ống thép phù hợp, cần xem xét loại ống, kích thước, độ dày, số lượng dây dẫn và điều kiện lắp đặt. Kích thước danh nghĩa không phải đường kính thực tế, vì vậy cần đối chiếu đầy đủ bảng thông số kỹ thuật.
Quý Khách hàng có thể liên hệ YASHIMA NBV để trao đổi nhu cầu thiết kế và kích thước phù hợp với dự án.
